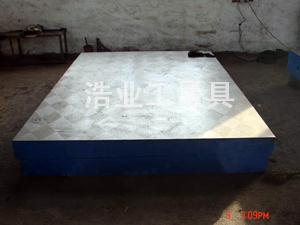

测量平台广泛应用于机械制造、化工、五金、航空航天、石油、汽车制造、仪器仪表制造等行业。该型铸铁平板适用于各种检验工作,精度测量用的基准平面,主要用于机械工件检验测量中的基准面,检查零件的尺寸精度或行为偏差,并可作精密划线,在机械制造检验中是的平面基准量具。
产 地:中国>北京
供应商:泊头浩业工量具有限公司
电话:13581537355 传真:010-62481019

测量平台详细介绍

一、测量平台用途:
广泛应用于机械制造、化工、五金、航空航天、石油、汽车制造、仪器仪表制造等行业。适用于各种检验工作,精度测量用的基准平面,主要用于机械工件检验测量中的基准面,检查零件的尺寸精度或行为偏差,并可作精密划线,在机械制造检验中是最不可缺少的平面基准量具。
二、测量平台分类:
按其结构,铸铁平板分为筋板式和箱体式,工作面有长方形、正方形或圆形。工作面采用刮研工艺,工作面上可加工V形、T型、U型槽、燕尾槽、和圆孔、长孔等。
三、测量平台生产标准:
按GB/4986-85的标准制造,材料一般为HT200--300,也有QT400-600,ZG15-45。经过两次人工处理(人工退火600度-700度和自然时效2-3年)使该产品的精度稳定,耐磨性能好。安装应调至水平、负荷均分布于各支点上,环境温度(20±5)℃,使用时应避免振动。
测量平台标准规格及对应级别标准:

规格

精度等级

规格

精度等级


0级

1级

2级

3级

精刨


0级

1级

2级

3级

精刨

100×100

4

8

26





2500×2500





72

180

270

200×100

5

10

20





3000×1000







168

248

200×200

5

10

20





3000×1500







174

154

300×200

6

12

24





3000×2000







184

275

300×300

6

12

24





3000×2500







186

276

400×300

6

12

24





3000×3000







210

300

400×400

6

12

24





4000×1000







210

300

500×300

6

12

24





4000×1500







210

300

500×500

7

14

28





4000×2000







219

310

600×400

7

14

28





4000×2500







228

340

600×500

7

14

28





4000×3000







240

360

800×500

8

16

32

80



5000×1500







249

370

800×600

8

16

32

80



5000×2000







255

375

900×600

8

16

32

80



5000×2500







264

390

1000×750

9

18

36

90



5000×3000







287

420

1000×1000

10

20

39

96



6000×1500







287

420

1200×1000



20

39

96



6000×2000







293

430

1500×1000



24

48

120



6000×2500







300

450

1500×1500



25

50

125



6000×3000







308

460

2000×1000



26

52

129



8000×1500







366

500

2000×1500





56

140



8000×2000







370

520

2000×2000





60

152

230

8000×2500







375

530

2500×1500





64

152

230

8000×3000







382

570

2500×2000





68

168

248










测量平台技术要求:
1、工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、绣点等缺陷。
2、铸造表面应清除型砂且平整,涂漆牢固。
3、精度等级为0级~3级的平板工作面上,直径小于15mm的砂孔允许用相同材料堵塞,其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个,且砂孔之间的距离应不小于80mm。
4、应采用优质细密的灰口铸铁等材料制造,其工作面硬度应为170~220HB。
5、工作面通常采用刮削工艺。对采用刮削加工的3级平板工作面,其表面粗糙度Ra最大允许值为5μm。
6、应去磁和稳定性处理。
7、相对两个侧面上,应有安装手柄或吊环装置的螺纹孔(或圆柱孔),且装置位置的设计应尽量减少因搬运而引起的变形。
8、若工作面上设置螺纹孔(或沟槽),其部位应不高于工作面。
测量平台保养:
1、为了防止本产品发生变形,在吊装时,要用四根同样长度的钢丝绳同时挂住本产品上得四个起重孔,将其产品平稳吊装在运输工具上。
2、将产品支承点垫好、垫平,保证每个支撑点受力均匀,保证整个产品平稳。
3、安装时将产品的各个支撑点用调整垫铁垫好、垫实,由专业技术人员将产品调整至合格精度。
4、使用时要轻拿轻放工件,不要在产品上挪动比较粗糙的工件,以免对本产品工作面造成磕碰、划伤等损坏。
5、为了防止整体变形,使用完毕后,要将工件从产品上拿下来,避免工件长时间对本产品重压造成的变形。
6、不用时要及时将工作面洗净,然后涂上一层防锈油,并用防锈纸盖上,用外包装将产品盖好,以防止平时不注意造成对产品工作面的损伤。
7、铸铁平台应安装在通风、干燥的环境中,并远离热源、有腐蚀的气体、有腐蚀的液体。
8、按国家标准实行定期周检,检定周期根据具体情况可为6-12个月。
