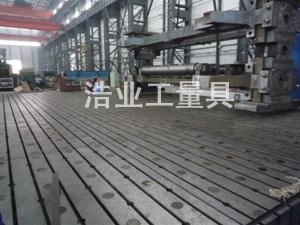

拼接平板

拼接平板材质为：HT200-300，工作面硬度HB170～210，经过两次时效处理（人工时效及自然时效2~3年），该型铸铁平板产品的精度稳定而抗磨性好。拼接平板是检验机械零件平面、平行度、垂直度、角度、直线度等形位公差的测量基准。

产地：中国>北京

供应商：泊头浩业工量具有限公司

287331305

电话：13581537355 传真：010-62481019

拼接平板详细介绍

拼接平板经过两次时效处理（人工时效及自然时效2~3年），该产品的精度稳定而抗磨性好。拼接平板是检验机械零件平面、平行度、垂直度、角度、直线度等形位公差的测量基准，一般用于检验工件、精密零件的划线、研磨、工艺加工和划线、检验、测量、检测、焊接、装配等使用。拼接平板精度为0-3级拼接平板按国家标准JB/T7974-1999制造；精度等级按国家标准计量检定规程JJG117-91执行。
拼接平板规格：
①100mm×200mm--400mm×400mm 精度为00级、0级、1级。
②400mm×600mm--1000mm×1500mm 精度为0级、1级、2级。
③1000mm×2000mm--2000mm×4000mm 精度为1级、2级、3级。
④2000mm×5000mm--3000mm×8000mm 精度为3级和精刨，大于以上规格可以拼装使用。

拼接平板材质为：HT200-300，工作面硬度HB170～210。

拼接平板规格（长×宽）mm

拼接平台(拼接平板)精度等级
1级
2级

3级

平面度公差（um）
200×200
10

20
50
300×200
12

24
60
300×300
12

24
60
300×400
12

24
60
400×400
12

24
60
400×600
14

28
70
500×500
14

28
70
500×600
14

28
70
500×800
16

32
80
600×800
16

32
80
600×900
16

32
80
1000×750
18

36
90
1000×1000
20

39
96
1000×1200
20

40
100
1000×1500
24

48
120
1000×2000
26

52
130
1500×2000
28

56
140
1500×2500
32

64
152
1500×3000
20

70
174
2000×3000
18

74
184
2000×4000
15

88
219
2500×3000
14

79
186
2000×4500

237
2000×5000

255
2000×6000

292
3000×6000

308

浏览更多关于研磨平板圆形平板工装平板地轨 的内容

上一页：基础平台

下一页：研磨平板

与拼接平板相关内容

花岗石圆形平板

浩业工量具专业定制花岗石圆形平板，大理石环形平台，0级00级000级精度，高精度高品质，精度稳定，维护方便，可以根据用户要求做成直径100-4000mm。花岗石圆形平板、大理石环形平台按照GB/T 20428-2006制造，可以做螺纹孔、T型槽、漏油槽等，如果工件的重量比较大或是施加的压力比较大、或是由于嵌入平板内的金属物由于膨胀系数不同，会引起花岗石圆形平板变形，就需要做镶套处理。

圆形平板

我公司专业生产铸铁平板等工量具，生产的圆形平板适用于各种检验工作，精密测量用的基准平面；用于机床机械检验测量基准；检查零件的尺寸精度或形为偏差，并作紧密划线，在机械制造中也是不可缺少的基本工具。

研磨平板

研磨平板是一种为了能够保证工件精度和表面光洁度而利用涂敷或压嵌在研磨平板上的磨料颗粒，通过研磨平板与工件在一定压力下的相对运动对加工表面进行的精整加工而衍生的一种铸铁平板。

工装平板

工装平板是铸铁平板的一种，主要适用于航天航空、电子行业、仪器生产、石油化工、矿山机械、建筑行业、机械加工、汽车、水处理、汽车、机械加工等20多种行业。

拼接平板规格（长×宽）mm				拼接平台(拼接平板)精度等级
	1级	2级		3级
				平面度公差（um）
200×200	10		20	50
300×200	12		24	60
300×300	12		24	60
300×400	12		24	60
400×400	12		24	60
400×600	14		28	70
500×500	14		28	70
500×600	14		28	70
500×800	16		32	80
600×800	16		32	80
600×900	16		32	80
1000×750	18		36	90
1000×1000	20		39	96
1000×1200	20		40	100
1000×1500	24		48	120
1000×2000	26		52	130
1500×2000	28		56	140
1500×2500	32		64	152
1500×3000	20		70	174
2000×3000	18		74	184
2000×4000	15		88	219
2500×3000	14		79	186
2000×4500				237
2000×5000				255
2000×6000				292
3000×6000				308
