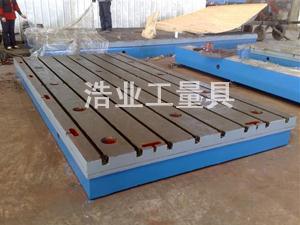

基础平台详细介绍
基础平台别名：基础平板，铸铁基础平板，铸铁基础平台，钳工基础平台，机床基础平台，基础焊接平板，基础焊接平台等。
基础平台功能：主要用于大型设备、工件的安装调试以及测量划线。基础平台，多是有单块规格小的平板拼接而成，平台精度高、拼接简单、尺寸可无限延伸等特点使基础平台的应用越来越广泛。
基础平台按GB/4986-85的标准制造，材料一般为HT200--300，也有QT400-600，ZG15-45。经过两次人工处理（人工退火600度-700度和自然时效2-3年）使该产品的精度稳定，耐磨性能好。平板安装应调至水平、负荷均分布于各支点上，环境温度（20±5）℃，使用时应避免振动。
基础平台标准规格及对应级别标准：
规格（mm） | 精度等级 ( μm ) | |||
1 | 2 | 3 | 精刨 | |
1200 × 1000 | 20 | 39 | 96 |
|
1500 × 1000 | 24 | 48 | 120 |
|
1500 × 1500 | 25 | 50 | 125 |
|
2000 × 1000 | 26 | 52 | 129 |
|
2000 × 1500 |
| 56 | 140 |
|
2000 × 2000 |
| 60 | 152 | 230 |
2500 × 1500 |
| 64 | 152 | 230 |
2500 × 2000 |
| 68 | 168 | 248 |
2500 × 2500 |
| 72 | 180 | 270 |
3000 × 1000 |
|
| 168 | 248 |
3000 × 1500 |
|
| 174 | 254 |
3000 × 2000 |
|
| 184 | 275 |
3000 × 2500 |
|
| 186 | 276 |
3000 × 3000 |
|
| 210 | 300 |
4000 × 1000 |
|
| 210 | 300 |
4000 × 1500 |
|
| 210 | 300 |
4000 × 2000 |
|
| 219 | 340 |
4000 × 2500 |
|
| 228 | 340 |
4000 × 3000 |
|
| 240 | 360 |
5000 × 1500 |
|
| 249 | 370 |
5000 × 2000 |
|
| 255 | 375 |
5000 × 2500 |
|
| 264 | 390 |
5000 × 3000 |
|
| 287 | 420 |
6000 × 1500 |
|
| 287 | 420 |
6000 × 2000 |
|
| 293 | 430 |
6000 × 2500 |
|
| 300 | 450 |
6000 × 3000 |
|
| 308 | 460 |
8000 × 1500 |
|
| 366 | 500 |
8000 × 2000 |
|
| 370 | 520 |
8000 × 2500 |
|
| 375 | 530 |
8000 × 3000 |
|
| 382 | 570 |
与基础平台 相关内容
我公司专业生产铸铁平板等工量具，生产的圆形平板适用于各种检验工作，精密测量用的基准平面；用于机床机械检验测量基准；检查零件的尺寸精度或形为偏差，并作紧密划线，在机械制造中也是不可缺少的基本工具。
拼接平板材质为：HT200-300，工作面硬度HB170～210，经过两次时效处理（人工时效及自然时效2~3年），该型铸铁平板产品的精度稳定而抗磨性好。拼接平板是检验机械零件平面、平行度、垂直度、角度、直线度等形位公差的测量基准。
