镁铝合金刀口形直尺是有一个刃口形状的测量面,以它的工作棱边直线度为标准,用于测量平板、平尺、导轨、工作台等精密工件的直线度和平面度的测量器具,也可以用光隙法将被测工件与标准件相比较来测量工件尺寸。
镁铝合金刀口形直尺选用超轻飞机骨架镁铝合金,按照GB/T6091-2004制造,按照JJG 63-2007标准进行首次检定、后续检定和使用中的检验。
镁铝合金刀口形直尺没有磁性且装有隔热板,测量面的半径小于等于0.2mm,尖端处可以做倒钝处理,测量面的硬度达到713HV或60HRC以上,测量面上有锈蚀、崩刃、碰伤等缺陷都为不合格品。

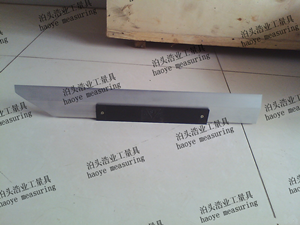

镁铝合金刀口形直尺图片
镁铝合金刀口形直尺
规格mm |
重量 |
精度 |
500X70X15 |
0.75kg |
0级 |
600X70X15 |
2.5kg |
0级 |
750X70X15 |
3kg |
0级 |
1000X70X15 |
4kg |
0级 |
1200X70X15 |
5kg |
1级 |
1500X100X20 |
7.5kg |
1级 |
2000X100X20 |
10kg |
2级 |
2500X100X20 |
12.5kg |
2级 |
3000X100X20 |
15kg |
2级 |
4000X100X20 |
20kg |
2级 |
镁铝合金刀口形直尺测量的时候应该转动让它与被测面的接触位置符合最大光隙为最小条件;检测工件直线度的时候要求工件的粗糙度Ra值不大于0.04um,如果粗糙度过于大光会在间隙中产生散射,不容易看准光隙量。
