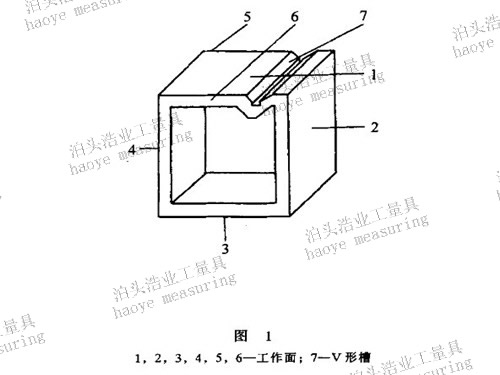

镁铝方箱按照JJG194-2007制造,是具有6个工作面的空腔正方体,其中的一个工作面上有V型槽。
0级、1级、2级镁铝方箱用于工件的平行度、垂直度的检验,3级方箱用于工件的垂直度、平行度的划线。
镁铝方箱规格如下,也可以根据用户要求非标定做。
规格mm |
重量 |
精度 |
平行度 |
平面度 |
垂直度 |
100X100X100 |
2kg |
0级 |
2um |
2um |
2um |
150X150X150 |
4kg |
0级 |
3um |
2um |
3um |
200X200X200 |
6kg |
0级 |
4um |
3um |
4um |

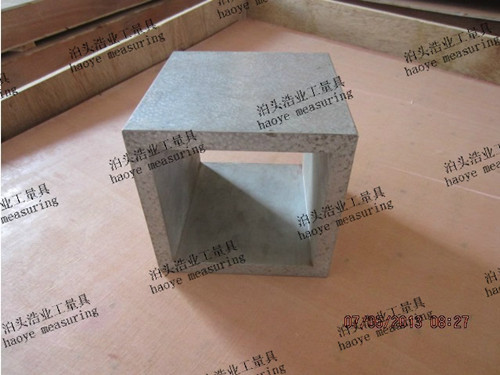

镁铝方箱
尺寸用150的钢板尺测量即可,检定温度为15-25摄氏度,检定湿度小于等于75%RH,被检定仪器平衡温度时间2小时以上,要每两年进行一次技术检定。
镁铝方箱精度级别的判定根据工作面平面度、平行度、垂直度以及V型槽对侧面和底面平行度的测量取其级别最低的结果进行级别判定。
