浩业方筒,铸铁方筒-铸铁方筒 精工制造!

方筒-铸铁方筒

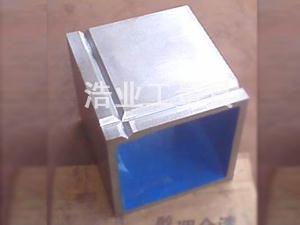

铸铁方筒

铸铁方筒用途:主要用于零部件平行度、垂直度的检验和划线时支撑工件,一般为边长相同的正方体或长方体,可根据用户要求制作各种规格的等高方箱和长型铸铁方筒铸铁方筒其中一个工作面上有V型槽。
产 地:中国>北京
供应商:泊头浩业工量具有限公司
电话:13581537355 传真:010-62481019

铸铁方筒详细介绍

铸铁方筒生产标准:按JB/T3411.56-99标准制造,材料为HT200。铸铁方筒用途:主要用于零部件平行度、垂直度的检验和划线时支撑工件,一般为边长相同的正方体或长方体,可根据用户要求制作各种规格的等高方筒和长方筒。 其中一个工作面上有V型槽。
铸铁方筒检定的环境条件:要求恒温。方筒各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。在方筒内壁应有标牌,并标有规格尺寸,级别出厂编号、制造厂名称。
精度分为0级,1级,2级,3级,对于刮研制方筒除检定平面度外,还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为:1级、2级不少于25点;3级不少于20点。
检定方法:对于边长为300mm及以下的方筒,检定时在方筒被检面的两端各放置1mm的量块,把刀口尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方筒工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其最大值,当误差方向不一致时取其最大正差与最大负差绝对值之和,为该受检面平面的平面度。
铸铁方筒规格及精度参数:

划线方筒规格(mm)

工作面的平面度

工作面的垂直度、平行度及V型槽对底面和侧面的平行度


精度等级(um)


0级

1级

2级

0级

1级

2级

100*100*100

3.5

7

15

7

15

30

150*150*150

4

9

17

8

18

35

200*200*200

4.5

10

20

9

20

40

250*250*250

5

11

22

10

22

45

300*300*300



12

25



25

50

400*400*400



15

30



30

60

500*500*500





35
