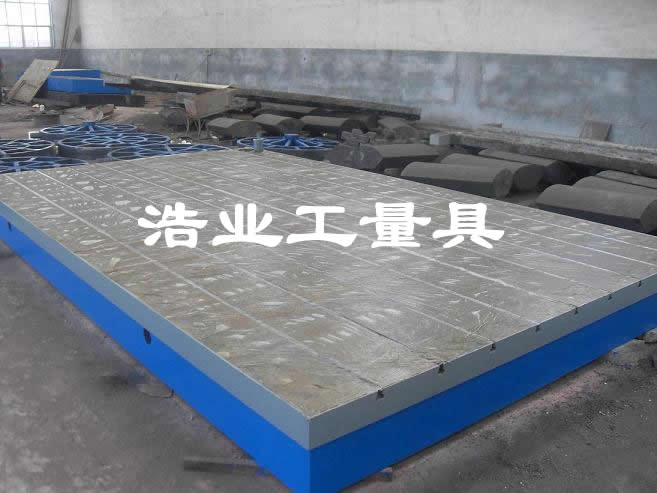

铸铁平板尺寸系列规定的合理性

来源：泊头浩业工量具发布时间：2012/8/2 16:59:01

铸铁平板尺寸系列规定合理性的原因是：

一、调研中了解到，大多数国家及国际标准建议草案的铸铁平板标准都采用R5数系，见表一

各种铸铁平板尺寸系列（表一）

工作面尺寸（ mm ）	对角线长度（ mm ）	俄罗斯 ROCT10905	德国 DIN876	法国 E11-101	英国 BS817	日本 JISB7513	美国 GGGP463C	国际标准ISO/DP8512/1	中国 GB4986/4987
100x100	141		Ⅴ
160x100	189		Ⅴ		Ⅴ				Ⅴ
160x160	226	Ⅴ	Ⅴ						Ⅴ
250x160	297		Ⅴ	Ⅴ	Ⅴ			Ⅴ	Ⅴ
250x250	353	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ		Ⅴ	Ⅴ
315x315	445						Ⅴ
400x250	472	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ		Ⅴ	Ⅴ
400x400	566	Ⅴ	Ⅴ		Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ
500x315	591			Ⅴ			Ⅴ
630x400	746	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ
630x630	891	Ⅴ	Ⅴ		Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ
800x500	943			Ⅴ			Ⅴ
800x800	1131								Ⅴ
1000x630	1182	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ		Ⅴ	Ⅴ
1000x800	1280			Ⅴ			Ⅴ
1000x1000	1414	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ
1250x800	1484			Ⅴ			Ⅴ
1250x1250	1768								Ⅴ
1600X1000	2262	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ
2000X1000	2236	Ⅴ	Ⅴ		Ⅴ	Ⅴ		Ⅴ
1600X1600	2262								Ⅴ
2000X1250	2358			Ⅴ			Ⅴ
2000X2000	2828			Ⅴ
2500X1600	2968	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ	Ⅴ
4000x2500	4717								Ⅴ
采用尺寸系列数		11	14	14	12	10	12	11	16

二、我国1978年平板规程（JJG117-78）规定1000x200到3000x5000共13个规格，见表二、不符合优先数和优先数系的要求。

中国JJG117-78铸铁平板尺寸系列（表二）

工作面尺寸(mm)	100x200	200x200	200x300	300x300	300x400
	400x400	450x600	500x800	750x1000	1000x1500
	1500x2000	2000x3000	3000x5000

三、R5是国际上通用的优先数系基本系列，从今后铸铁平板发展方向来看铸铁平板尺寸系列选用R5系列是适宜的。因此规程中将铸铁平板尺寸系列选用R5系列。

四、从表一可以看到，英国、德国、日本、俄罗斯等国家铸铁平板尺寸系列采用R5系列的同时插入了属于R10优先数系（公比1.25）的2000mmx1000mm规格。对此，英国铸铁平板标准BS817-1983有一下解释：“边长的公称长度系采用R5优先数系，可以看到2000mmx1000mm是例外，因为这种规格的铸铁平板是以被广泛应用的既成事实。”此外，相邻R5数系矩形铸铁平板规格1600mmx1000mm和2500mmx1600mm之间的相距太大，后者面积为前者的2.5倍，所以插入了一个R10数系的规格2000mmx1000mm认为是合理的。

我国借鉴各国铸铁平板的标准做法，考虑到630mmx630mm之间及1000mmx1000mmm到1600mmx1000mm之间距离太大，且考虑到我国具体情况，中间插入R10系列的800mmx800mm 和1250mmmx1250mm两个规格认为是合理的。

根据目前铸铁平板的生产条件，最大规格规定为4000mmmx2500mm.

五、规程采用的铸铁平板尺寸系列符合R5系列，中间插入了两个R10系列规格，有利于国际之间交流合作。
