用
刀口直尺或
铸铁平尺检定
铸铁平板平面度的方法是什么?
用2级量块和
刀口直尺检定时,
铸铁平板两端相同尺寸的两块量块上面放上
刀口直尺,在截面被检定点
刀口直尺与
铸铁平板间隙试着塞微米组量块,那么量块组刚刚塞入的尺寸与两端量块尺寸之差即为被检测点对两端点连线的偏差。

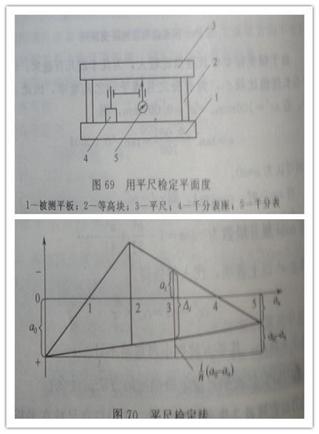

用千分表、铸铁平尺检定时,将铸铁平尺放在铸铁平板上,然后在铸铁平尺两端距离0.223L(L为铸铁平尺总长)处各放一个等高块,将千分表座放在铸铁平尺、铸铁平板之间,千分表头与铸铁平尺接触,调整铸铁平尺使它的使用长度两端与铸铁平板等高,将表座按图69顺序移入被检测点,千分表读数与住铸铁平尺两端上千分表读数之差即为各点两端点连线的偏差。
设测量点0、1、2、。。。根据各点千分表读数或是量块组尺寸,可以得出图70的折线。作图时为了使折线方向与实际表面一致,1、4点为纵坐标的零点,纵坐标向下为+,向上为-。按一下方程式计算各个测量点对两端点的偏差:Δi=a0-i/n(a0-an)+(-ai)=n-i/nXa0+anXi/n-ai如果考虑铸铁平尺本身直线度的影响则Δi=n-i/nXa0+i/nXan-ai-ΔHi式子中Δi——i点对两连线的偏差,ao——0点对支撑点量块尺寸差;ai——i点对支撑点量块尺寸差,an——n点对支撑点量块尺寸差,ΔHi——铸铁平尺在i点对两端点连线的偏差。求出各截面被检点对两端点连线偏差后,按下式求出按对角线原则评定的平面度偏差值。对于通过理想平面的一对角线截面,Qi=Δi,对于和理想平面平行的对角线截面Qi=Δi+Δh对于其余截面Qi=Δi+Q0+i/n(Qn-Q0)式子中Qi——被检点i对理想平面偏差,Δi——被检点i对其两端点连线的偏差,Δh——两对角线在交点处的高度差,Q0、Qn起始端点、终止端点对理想平面偏差。各被检点对理想平面偏差中最大偏差与最小偏差的代数差为按对角线原则评定的平面度误差值
