举例说明检验平板用变换基面法求解平面度误差值得方法步骤？

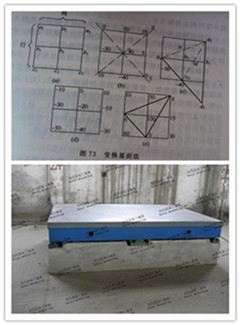

检验平板已有的平面度原始数据如下图73所示，求出平面度误差值需要如下步骤和方法：
首先判别检验平板的平面形状，通过最高点80取截面I、II如图73（b）所示，两个截面都属于凸形，为凸面；
其次判明新基面经过的测点，经过分析初步判定检验平板新基面经过b1c2a3点；
然后建立检验平板的新基面，现在图73（c）方格中标出b1c2a3点平面度原始数据，以此三点确定新的基面，其它各个点数值用求辅助点法求出，做法是链接b1c2并延长得辅助点d3或连接a3c2或a3b1得到辅助点M或N，距离原始基面的距离为-50，由图可知a3d3两点差10-（-50）=60，间隔为3，一格差为60/3=20，所以得b3=-10，c3=-30.同理根据c3c2可以算出c1=-50，根据c1b1可以算出a1=-10,根据a1a3算出a2=0，根据b1b3算出b2=-20,将求得的新基面各个点的数值标于图73（d）。
再然后将检验平板平面度原始数据如图73（b）减去新的基面上相应点的数据图73（d）,得到新的平面度误差数据，见图73（e）.
