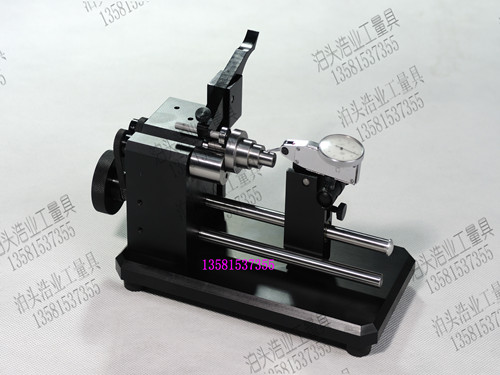

同心度测量仪HT-C-03M型为手动式操作,测量范围为——适用直径3-25mm,适用长度102mm,主机头精度≤0.005mm。
同心度测量仪HT-C-03M型适用于台阶轴、轴套、衬套等有同心度测量要求的零件内外径的测量,也可以根据用户的实际测量要求进行定做。
同心度测量仪HT-C-03M型使用说明:
一、根据被测工件大小调节压轮(2)的高度 ,使压轮能够以合适的压力压住被测工件。
二、通过操作手柄(18)升起压轮(2),将被测工件放置在旋转工作轴(3)上,然后将压轮(2)归位。调节表架(5)的高度,并将其移动,使千分表(或
百分表)测头接触被测工件表面,调整表盘指示归零。调节杠杆表(8)测头至被测工件合适位置,并使之接触工件表面,调整表盘指针归零。接通电源开关。根据实际情况微调表头,完成读数。
同心度测量仪HT-C-03M操作须知:
仪器应该放置在干燥、清洁的环境中,不能直接暴露在阳光直射或潮湿的地方,避免高温和剧烈震荡。
本仪器是一种精密仪器,在运输和移动的过程中,应该小心轻放,避免冲击和碰撞。
为了不影响仪器的精密度,应该使用干净的软布或脱脂棉蘸纯酒精或专用清洗剂擦拭旋转工作轴(3) 和导向轴(4),避免用手直接擦拭。
定期对仪器做防锈、清洁等保养工作,防止酸性(腐蚀性)等物质接触仪器表面。
使用时仪器应该水平放置,以防止在测量过程中工件轴向移动。
同心度测量仪HT-C-03M维护保养:
一、所有部件都应该保持清洁,如果有细小灰尘,可以用吹气球吹去,如果有油渍或指印,应该使用干净的软布或脱脂棉蘸纯酒精或专用清洁剂擦拭。
二、禁止自行拆装,以防止降低仪器的测量精度或者损坏仪器。
三、仪器不使用的时候应该用防尘罩罩好,以避免灰尘,并处藏在干燥的地方,以免生锈。
四、为保持仪器的性能,建议进行定期检测。
五、在正确使用和保管的前提下,自产品出厂之日起保修一年。
同心度测量仪HT-C-03M故障排除:
一、测量的时候被测工件轴向移动有可能是工作台不平,需要调整工作台水平;也有可能是被测工件表面呈锥度,需要更换被测工件;也有可能是测头压力过大,需要微调侧头;也有可能是旋转工作轴有尘埃或是异物,应该清洁工作轴。
二、旋转工作周转动不灵活,或许是同步带轮有异物卡住了,需要清洁同步带轮;或是被测工件表面有黏胶或磁性,应该清洁工件表面或是更换被测工件试试。
三、支架移动困难,有可能是导向轴有异物或是尘埃,需要清洁导向轴;或是导向轴生锈了,需要定期防锈检查,并加喷防锈油等。
四、微调失效,有可能是微调螺钉螺纹损坏,需要更换微调螺钉;也有可能导向轴生锈了,需要定期防锈检查, 并加喷防锈油等。
五、仪表指针晃动过大,有可能是被测工件表面呈锥度或是有异物,需要更换被测工件或清洁工件表面;也有可能是测头已经磨损了,需要更换测头;也有可能仪表损坏了,需要更换仪表。
同心度测量仪HT-C-03M的旋转工作周和压轮也可以根据用户被测零件单独配做。
