齿轮周节检查仪M2-16

齿轮周节检查仪M2-16是根据相对测量法,采用千分表测量相邻齿距偏差、齿距累积误差的测量仪器,与千分表配合孔的直径为φ8H7。齿轮周节检查仪仪器指示表分度值 0.001mm,示值物差在千分表任意0.1mm范围内允许公差 ±0.003mm,示值误差在千分表全行程范围内允差 ±0.01mm.
产 地:中国>北京
供应商:泊头浩业工量具有限公司
电话:13581537355 传真:010-62481019

齿轮周节检查仪M2-16详细介绍

齿轮周节检查仪为便携式轻巧灵便、重量轻可以随时携带,国家标准JB/T10022-1999,出厂编号4004-006,产品货号S109-109-101,型号为M2-16。
便携式齿轮周节检查仪根据 GB/T 10095-1988、GB/T 17164-1997标准被更名为齿轮齿距测量仪。

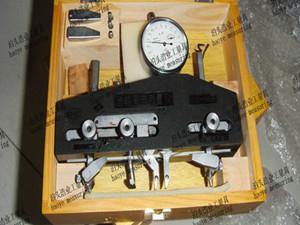

齿轮周节检查仪配有国产千分表一块,由主体、支脚、内六脚板头、端面定位板、千分表球形测量头等组成。
齿轮周节检查仪配件生产标准如下:
1.测量头及定位支承所采用的钢球,其精度、硬度及表面粗糙度应符合GB/T 308—1989
2.除锈包装GB/T 4879—1985
3.防潮包装GB/T 5048—1985
4.千分表GB/T 6309—1986
5.运输包装收发货标志GB/T 6388—1986
6.渐开线圆柱齿轮精度GB/T 10095—1988
7.仪器仪表运输贮存基本环境条件及试验方法JB/T 9329—1999
便携式齿轮周节检查仪是根据相对测量法,采用千分表测量相邻齿距偏差、齿距累积误差的测量仪器,与千分表配合孔的直径为φ8H7。仪器工作时齿顶圆上取三点作为定位基准,测量时,仪器的测量爪应接触在齿轮分度圆上(或齿高中部),两相临对应齿廓上,以被测齿轮任意一个周节调整仪器对零,然后沿整个齿圈依次测量其它周节与第1个作为基准的周节比较后的差值,最后进行数据处理,就可以得到齿轮的周节积累误差和周节偏差。齿轮周节是齿轮分度圆上两相临齿同侧齿间的弧长。检验齿轮周节的仪器应用来测定分度圆附近的周节差。
齿轮周节检查仪技术参数:
被测齿轮模数 M2-16
仪器指示表分度值 0.001mm
仪器示值物差在千分表任意0.1mm范围内允许公差 ±0.003mm
仪器示值误差在千分表全行程范围内允差 ±0.01mm
将齿距仪固定在万能工具显微镜上,检定时在活动量爪1mm的正向行程内每隔0.1mm分度检定一点,千分表读数与万能工具显微镜读数之间的最大差值,即为示值误差。
示值变动性的检定按上述方法在任意位置上连续五次重复测量读数,取五次结果的最大差值。
测量头及定位支承所采用的钢球所采用的精度等级为G40。

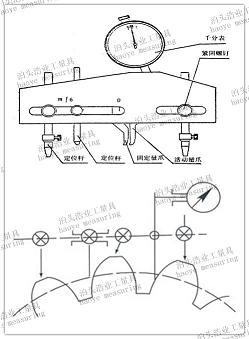

齿轮周节检查仪工作原理图:

齿轮周节检查仪技术要求
1.仪器上不应该有影响使用性能的外部缺陷。
2.各个紧固件应紧固可靠,不应该有松动现象。
3.各个活动部分工作时应平稳、灵活,没有卡滞现象。
4.固定量爪上的指示刻线与标尺上的刻线,其宽度为0.15~0.25mm。
6.标尺上的刻线宽度相对于固定量爪上的指示刻线的线宽差应不大于0.05mm。
7.固定量爪上的指示刻线与标尺上的刻线对实际值的偏离应不大于0.3mm。(将固定量爪紧固在标尺的某一刻度位置上,用相应尺寸的5等量块组调整仪器,例如:将固定量爪紧固在模数5的位置上,其相应尺寸为15.71mm,使千分表对零;然后,将固定量爪移动到大于原刻度的任意刻度位置上,用相应尺寸的量块组校核两测量头之间的距离,千分表上的读数即为偏离值。
8.测力为1.5~2.5N,测力变化应不大于0.5N。)
9.应该附有调整用的工具。
10.仪器上应该标志——注册商标或厂名,产品名称,可测齿轮模数范围,产品序号, 制造年月。
11.包装盒上应标志——注册商标或厂名,产品名称,可测齿轮模数范围。
12. 仪器应具有产品合格证和产品使用说明书。产品合格证上应标有本标准的标准号及产品序号。
