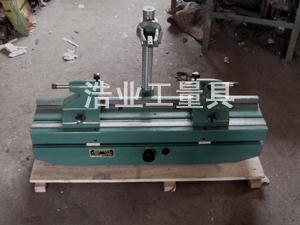

浩业跳动检查仪,齿轮跳动检查仪,齿轮跳动仪-齿轮跳动检查仪 高精度高品质！

齿轮跳动检查仪工作原理：齿圈径向跳动，在齿轮一转范围内，测头在槽齿轮上，与齿高中部双面接触，测头相对于齿轮轴线的最变动量。为此，齿圈径向跳动的检查是借具有原始齿条形的测量头进行。检查时将装在芯轴上的被检查齿轮，固定在仪器两顶针间内，并用指示表示出测量头位置对齿轮转动轴线的跳动量。

齿轮跳动检查仪技术参数：

 齿轮跳动检查仪的使用：
一、工件的安装：
1.工件芯轴有中心孔时：
1）按工件芯轴长度及操作方便性，预先将左顶针架固定在台面上的适当部位上并使顶针固定。
2）按工件芯轴的长度调整右顶尖架的位置，使其在使用弹簧顶针顶住芯轴中心孔时，紧松适当，无轴向窜动。
2.工件芯轴无中心孔时：
1）取下顶针架上的顶针，换上固定和可调V形架，使V形架上的触头与定位
销靠紧，并锁紧胶木螺钉。
2）将工件芯轴搁在V形架上，使千分表测头与芯轴表面接触，并移动仪器台
面和调整V形架上的V形槽，高低，使千分表示值变化在0.01mm内并固
定V形块。此时芯轴轴线即与台面相平行
3）按工件芯轴长度固定左右顶针架。
二、根据工件的要求，安装相应的测头及附件和调整测量支架位置：
1.测齿轮时，选用相应模数的圆锥测量头。
2.测圆柱径向跳动时，可用接头接长千分表球形测量头，测量支架在垂直位置。
3.测工件的端跳动时，用直角杠杆并用接头接长千分表球形，测量头，测量支架在垂
直位置。
4.测圆锥工件经向跳动时，可转动测量支架，使其转过的角度等于其节锥角，并用圆
锥测量头。
三、根据被测工件直经，转动升降螺帽，使测量座上下移动，从而使千分表球形测头（或圆锥测量头）与工件被测面（测齿轮时，是两齿侧面间）接触，使千分表获得一定的压缩量，同时使指示块的右侧面与立柱上的刻线对齐，再固紧胶木螺钉。
四、校正千分表刻度盘零位与指针重合。
五测量：
测齿轮的齿圈经向跳动时：
1.每测完一齿，读出千表上示值后，可利用板手抬起圆锥测头。再用手转一齿，重复放下圆锥测头进行读数，在每次放下圆锥测头时，测头和两齿面充分接触。
2.测完一周后，其最大与最小示值差即为齿轮的齿圈径向跳动偏差。测量端面跳动时，用直角杠杆安装在测量支架上。调整测量座位置并移动台面使被测最大与最小示值差即为被测件的端面跳动量。
齿轮跳动检查仪维护保养：
1.严禁碰撞划伤。
2.仪器顶尖及仪座导轨等部位使用后用汽油洗净，然后上防锈油。
