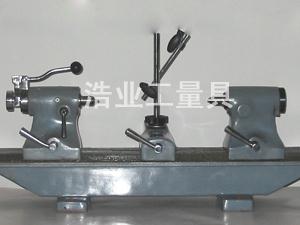

偏摆仪功能:本产品主要用于检测轴类、盘类零件的径向圆跳动和端面圆跳动。
偏摆仪特点:该仪器配有一对莫氏2#顶尖,结构简单,操作方便,顶尖座手压柄可快速装卸被测零件,测量效率高。
偏摆仪规格:2010 3010 3017 3025 3030 5017 5025 5030 10017 10025 10030 15017 15023 20023 20050,也可根据客户要求非标定做。
偏摆仪技术参数:
型号 | 测量长度(mm) | 中心高(mm) | 测量直径(mm) | 精度 |
水平方向(um) | 垂直方向(um) |
2010 | 200 | 100 | ≤150 | ≤8 | ≤5 |
3010 | 300 | 100 | ≤150 | ≤8 | ≤5 |
3017 | 300 | 170 | ≤270 | ≤8 | ≤5 |
3025 | 300 | 250 | ≤450 | ≤8 | ≤5 |
3030 | 300 | 300 | ≤550 | ≤8 | ≤5 |
5017 | 500 | 170 | ≤270 | ≤8 | ≤5 |
5025 | 500 | 250 | ≤450 | ≤8 | ≤5 |
5030 | 300 | 300 | ≤550 | ≤8 | ≤5 |
10017 | 1000 | 170 | ≤290 | ≤10 | ≤8 |
10025 | 1000 | 250 | ≤450 | ≤10 | ≤8 |
15017 | 1500 | 170 | ≤290 | ≤20 | ≤10 |
15023 | 1500 | 230 | ≤400 | ≤20 | ≤10 |
20023 | 2000 | 230 | ≤400 | ≤30 | ≤20 |
20050 | 2000 | 500 | ≤600 | ≤30 | ≤20 |
偏摆仪颜色:一般为蓝色、绿色或黑色,也有白色,也可按用户要求着色。
偏摆仪包装:一般为木箱,也可按客户要求。
偏摆使用方法:

一、
偏摆仪径向圆跳动的测量:
⑴将零件擦净,置于

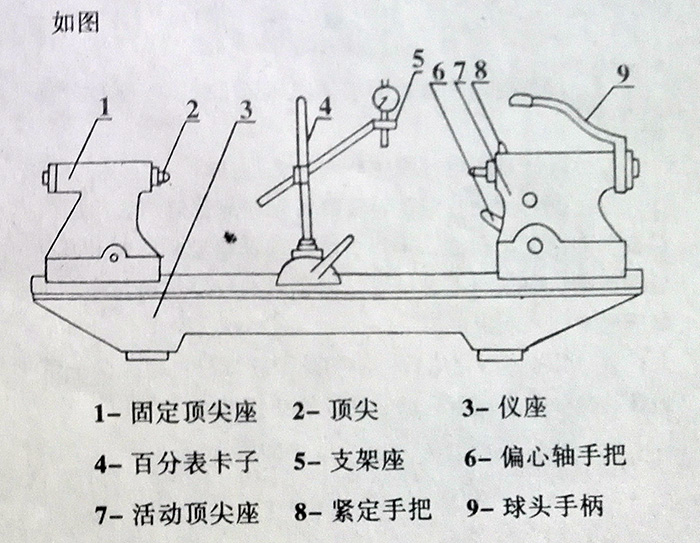

偏摆仪两顶尖之间(带孔零件要装在心轴上)使零件转动自如,但不允许轴向串动,然后固紧二顶尖座,当需要卸下零件时,一手扶着零件,一手向下按手把8即取下零件。
⑵将
百分表装在表架上,使表杆通过零件轴心线,并与轴心线大至垂直,测头与零件表面接触,并压约缩1~2圈后紧固表架。
⑶测量应在轴向的三个截面上进行,取三个截面中圆跳动误差的最大值,为该零件的径向圆跳动误差。
二、
偏摆仪端面圆跳动的测量:
⑴将杠杆百分表夹持在
偏摆检查仪的表架上,缓慢移动表架,使杠杆百分表的测量头与被测端面接触,并予压0.4mm测杆的正确位置。
⑵转动工件一周,记下百分表读数的最大值和最小值,该最大值与最小值之差,即为直径处的端面跳动误差。
⑶在被测端面上均匀分布的三个直径处测量,取其三个中的最大值为该零件端面圆跳动误差。
偏摆仪维修保养:
1.
偏摆仪是精密的检测仪器,操作者必须熟练掌握仪器的操作技能,精心地维护保养,并指定专人使用。
2.
偏摆仪必须始终保持设备完好,设备安装应平衡可靠,导轨面要光滑,无磕碰伤痕,二顶尖同轴度允差应在L=400MM范围内a向及b向均小于0.02MM。
3.工件检测前应先用L=400MM
检验棒和百分表对
偏摆仪进行精度校验,在确保合格后,方可使用。
工件检测时,应小心轻放,导轨面上不允许放置任何工具或工件。
工件检测完工后,应立即对仪器进行维护保养,导轨及顶尖套应上油防锈,并保持周围环境整.
专人于每月底对
偏摆仪进行精度实测检查,确保设备完好,并做好实测记录.
