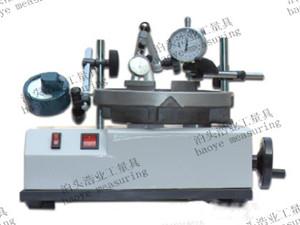

内孔定位式同心度测量仪可以代替用三坐标或激光测量机等,用于测量台阶孔的同心度、内孔与端面的垂直度、零件内孔与外圆的同心度等。
内孔定位式同心度测量仪主要部分由两个主工作轴、一个辅助工作轴,三个工作轴组成,辅助工作轴是用来适用不同直径内孔零件的测量的,可以通过手轮进行滑动。
内孔定位式同心度测量仪是以零件内孔为定位基准,通过手轮或电机带动工作轴的转动,从而带动零件的转动。

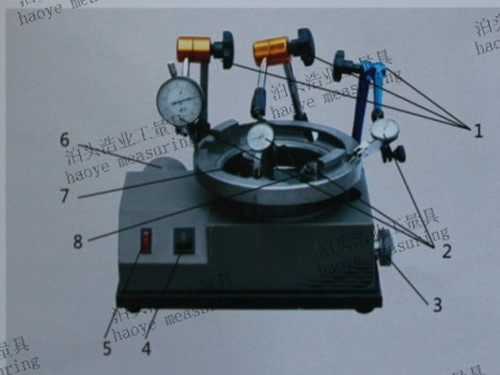

1为表杆,2为表头,3为调整首轮,4为正反转开关,5为电源开关,6为电机,7为工作轴,8为可调整工作轴。
内孔定位式同心度测量仪适用范围广泛、操作方便、结构合理,效率高、节约成本。
内孔定位式同心度测量仪规格
规格 | 精度 | 适用工件长度 | 适用工件直径 |
WLD-NK-01 | 小于等于5微米 | 20-100毫米 | 75-100毫米 |
WLD-NK-02 | 小于等于5微米 | 20-100毫米 | 100-125毫米 |
WLD-NK-03 | 小于等于5微米 | 20-200毫米 | 125-150毫米 |
WLD-NK-04 | 小于等于5微米 | 20-200毫米 | 150-175毫米 |
WLD-NK-05 | 小于等于5微米 | 20-200毫米 | 175-200毫米 |
内孔定位式同心度测量仪分为手动式和电动式,也可以根据用户的实际测量需求进行定做。
