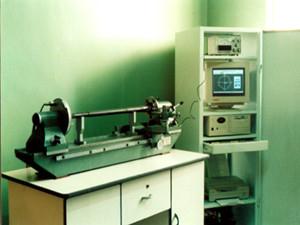

XW-250多功能形位误差测量仪按照测量长度不同型号可以分为I型、II型、III型,测量长度依次为500mm,800mm,1000mm。
XW-250多功能形位误差测量仪配有一对莫氏4号硬质合金顶尖,以顶尖支承定位,配用数据采集器及处理设备。
为保证了
XW-250多功能形位误差测量仪具有比较高的径向回转精度,提高顶尖的圆度精度,所以对顶尖进行了超精加工。
XW-250多功能形位误差测量仪用便携式数据采集要器可以半自动采集各形位项目的测量数据,并且实时传送至计算机中进行计算处理。计算评定软件计算速度越快,计算结果准确,计算软件还可以分离导轨对两顶尖轴线的平行度误差。
XW-250多功能形位误差测量仪用来测理盘套、轴类类工件的同轴度,轴线直线度,素线直线度,素线平行度,圆度,圆柱度,径向圆跳动、端面圆跳动、斜向圆跳动,径向全跳动等八项形位误差。
XW-250多功能形位误差测量仪测导轨直线度精度高,侧导轨对两顶尖轴线平行度的制造精度也高,从而保证了有关形位项目的测量精度。
XW-250多功能形位误差测量仪配有DGB-5B电感测微仪及DGC-8ZG/C轴向测头,或扭簧表 ;形位误差数据采集及处理系统所用的八个测量的项目的软件(用户可按需要从任意选配的1-8个),386及以上台式微机(微机无须专用);多功能便携式数据采集器(应当采集半自动采集数据时选配,如果采用键入测量数据就不需要选用)。
XW-250多功能形位误差测量仪技术参数
被测工件最大长度 | I型500毫米、II型800毫米、III型1000毫米 |
被测工件最大直径 | 250毫米 |
径向回转精度 | 0.4毫米 |
侧导轨对两顶尖轴线的平行度 | I型7微米/100毫米、II型8微米/100毫米、III型3.5微米/100毫米 |
侧导轨直线度 | I型5微米/100毫米、II型6微米/100毫米、III型2微米/100毫米 |
