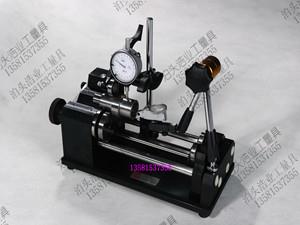

同心度测量仪HT-C-20型为电动式,HT-C-20M为手动式,测量范围适用长度203mm,适用直径为20-102mm,也可以根据测量要求定做,主机头精度小于等于0.005mm。
同心度测量仪HT-C-20型适用于台阶轴、轴套、衬套等有同心度要求的零件测量。
同心度测量仪HT-C-20型主要用途如下:可以快速测量、断差面、内圆及外圆可同时测量;用于轴类零件多点参数的同时精密测量;用于轴类零件外圆及内园参数的同时精密测量;用于轴类零件圆度、同心度、圆周跳动、断面差的精密测量。
同心度测量仪HT-C-20型特点:操作环境要求不高;操作方便、通用性强;轻便易搬、维护简单;快速测量节省时间;精度高达0.005mm。

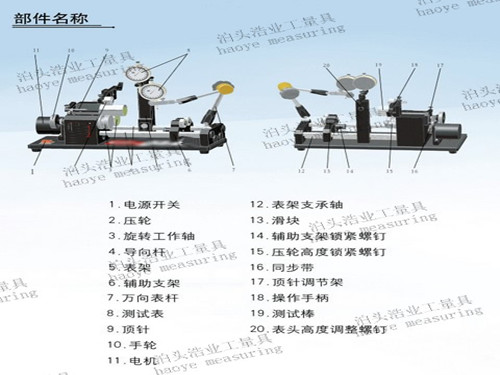

同心度测量仪HT-C-20型各个部件名称下:
同心度测量仪HT-C-20型应该避免高温和剧烈震荡,不能直接暴露在阳光直射或潮湿的地方,应该放置在干燥、清洁的环境中;在运输和移动的过程中,应该小心轻放,避免冲击和碰撞;使用时防止在测量过程中工件轴向移动,仪器应该水平放置;为了不影响仪器的精密度,要避免用手直接擦拭,应该使用干净的软布或脱脂棉蘸纯酒精或专用清洗剂擦拭旋转工作轴和导向轴。要定期对仪器做防锈、清洁等保养工作,防止酸性(腐蚀性)等物质接触仪器表面。
同心度测量仪HT-C-20型使用方法:根据被测工件大小调节压轮高度 ,使压轮能够以合适的压力压住被测工件。通过操作手柄升起压轮,将被测工件放置在旋转工作轴上,然后将压轮归位。调节表架的高度,并将其移动,使千分表(或
百分表)测头接触被测工件表面,调整表盘指示归零。调节杠杆表测头至被测工件合适位置,并使之接触工件表面,调整表盘指针归零。接通电源开关。根据实际情况微调表头,完成读数。
同心度测量仪HT-C-20连续通电工作时间应该小于4个小时,对于电动型号也可以松开电机的固定螺钉并移动电机,使同步带与带轮脱开,测试顺时针手动转动手轮,完成测量读数。
