如何评价各种计算式计算桥型平尺计算平面度的方法

来源:泊头浩业工量具 发布时间:2013/4/22 19:52:28

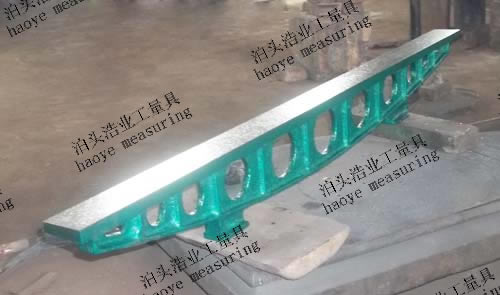

桥型平尺平面度误差由测量数据计算得到。计算式的表达形式及其繁简程度关系到桥型平尺平面度的计算质量、计算速度,决定了该计算式应用的可行性。
桥型平尺各种计算式进行 综合评价,推荐出使用的计算式,对快速准确的评定桥型平尺平面度误差值有实用意义。
1、截面计算式,概念清楚,步骤明了,单代号繁多,系数难记,计算复杂。
2、简化计算式,直接由桥型平尺截面各点读数求得平面度值,免去了各截面以两端点为基准的直线度偏差计算步骤,计算简捷。该式理论上严密、形式上正规,但计算式及综合系数K式中所用符号qhi,qhi"混乱,该计算式不同截面引用不同的综合系数K,K值计算式多达四个,不便于记忆应用。JJG117-78铸铁平板规程引用该式将qhi,qhi"改为qi,qi",虽然有简单的优点,但qi,qi"符号更加的混乱,而且有概念上的错误,特别是qi的表示为直线度更为不妥。必须指出,该式还有一个特殊的规定,各截面直线度测量顺序必须遵守表格上的规定,不允许颠倒,否则应该进行换向计算。换向计算反而更麻烦,有时还对测量不利,甚至难以实现。如果被测桥型平尺靠墙放置或者周围有其他的设备,只能朝一个方向测量,这是应用这个计算式并不方便。
3、通式计算式,概念清楚,容易记忆,而且有很强的实用性。
4、坐标值计算式,与通式计算式只是名词术语不同,坐标值计算式中的示值、坐标值即使通式计算式中的读数、偏差值。
5、中心高度不变计算式,从方法本身来看,它是指此理想平面评定平面度值。从计算角度来看,此法并不简便。此计算法本意是指两根对角线所反映中心公共点高度应一致,并据此确定四个角点高度,以作为计算其他截面的基础,不过这并不是该计算法所独有的特点,所有以对角线平面为理想平面的数据处理都是如此,不同的只是该计算法把对角线平面平移了一个中心点高度值,使其通过中心点而已。此计算法与通式计算式没有本质上的判别,但从概念上讲这个提法不妥。因为理想平面确定之后,不仅被测面中心高不变,其他任何点的高度都是不变的。
6、插入法计算式,用表格计算,此表格实际上是通过计算式的具体应用,比通式计算式更为直观、快速、简便、实用。此表格只要知道截面各点两端点连线的偏值,就可以方便地以两对角线交点差值为媒介点定出四角点平面度值。由四角点平面度偏差值按比例插入法得到截面各点的修正量,求出各点平面度值。
7、变换计算式,公式严谨正确,但很难记忆,因此一般不用。
插入法计算式计算简便、易理解、好记忆,规程推荐用此法。
