桥型平尺详细介绍

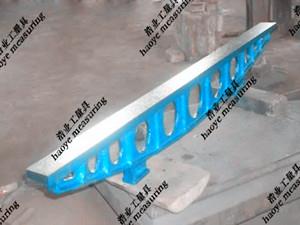

桥型平尺：工作面采用精密磨削和刮研工艺，主要用于机床校验中的不平度和不直度的检验。还适用于设备安装和检修。桥型平尺易于保管，悬挂平放均可，不会因长期平放而影响其直线度、平行度。桥型平尺保存不当易生锈；使用期间不用涂油，长期不使用，存放时涂上薄薄一层一般工业用油，以防止生锈而影响精度。
桥型平尺规格：
|
规格mm |
侧面对工作面垂直度 |
工作面直线度或平面度 |
||||||
|
精度等级um |
||||||||
|
00 |
0 |
1 |
2 |
00 |
0 |
1 |
2 |
|
|
500×50 |
1.5 |
3 |
6 |
12 |
7 |
14 |
30 |
60 |
|
750×50 |
2 |
4 |
8 |
15 |
10 |
20 |
40 |
80 |
|
1000×50 |
2.5 |
5 |
10 |
20 |
12 |
24 |
50 |
100 |
|
1500×70 |
4 |
7.4 |
15 |
30 |
20 |
40 |
80 |
160 |
|
2000×80 |
5 |
9 |
18 |
36 |
25 |
50 |
100 |
200 |
|
2500×90 |
6 |
11 |
22 |
44 |
30 |
60 |
120 |
240 |
|
3000×100 |
7 |
13 |
26 |
52 |
|
65 |
130 |
260 |
|
3500×100 |
|
15 |
30 |
60 |
|
75 |
150 |
300 |
|
4000×100 |
|
17 |
34 |
68 |
|
85 |
170 |
340 |
