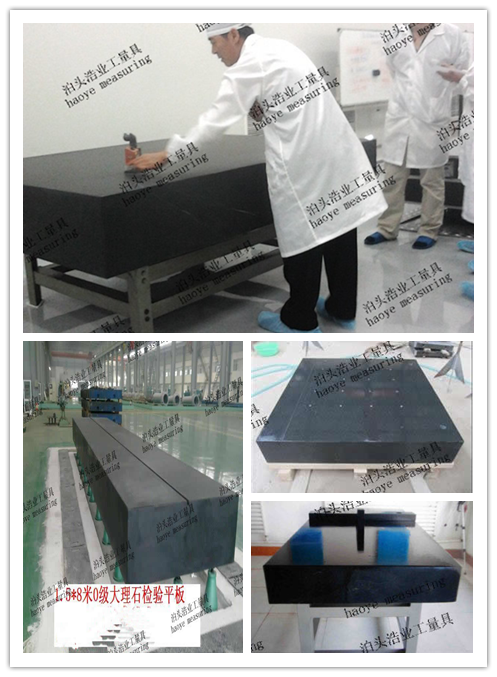

由于大理石平板平面度误差Qi等于△i即截面上各点相对于两端点连线直线度误差，加上Hi（截面两端点连线相对于理想平面A0的距离）。Hi就是截面各点对理想平面Ao的平移量或旋转量，如图52所示Qi=△i+Hi，式中△i和Hi可以通过表格很快求出来。



首先算出两对角线在交点处的直线度误差的代数差H=H'-H'',式子中H'为通过理想平面Ao的对角线中点对两端点连线的直线度误差；H‘’为理想平面平行的对角线中点对两端点连线的直线度误差），本例为H=-4-（+4）=-8.然后由H得出各截面两端点对Ao平面的距离，如a1a5截面Ha1=-8、Ha5=0，将其数值填入第(5)例第一行和第五行内，按插值法求出第二、三、四行数值。本例第一行加第五行两数平均值即为第三行数值，第一行加第三行两数平均值即为第二行数值，第三行加第五行两数平均值即为第四行数值。最后将（4）、（5）两例数值相加，第（6）例各行数值，即为大理石平板各点理想平面Ao的平面度原始数据，整理后得到图49.
