节距法检定
铸铁平板平面度误差时应注意什么问题?

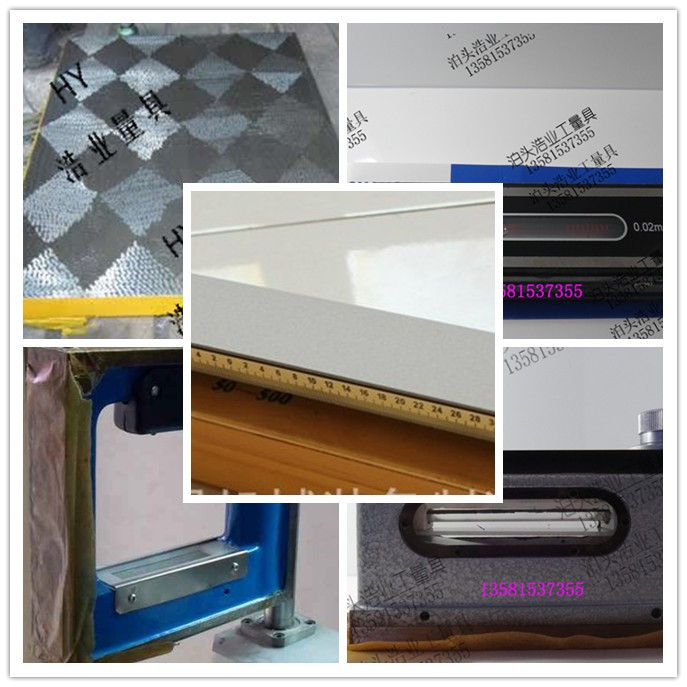

一、被测线与测量基准基本调成一致,要确保被测线与测量基准(水平面或光轴)比较时,仪器示值不致超过仪器测量范围。
二、选用合适
镁铝检测桥板并确定其跨距,
镁铝检测桥板跨距L选取,应该保证l/L(l被测长度)为一整数。
三、注意
镁铝检测桥板的移动轨迹。
镁铝检测桥板移动中应该保证首尾衔接并且移动轨迹为直线。
四、弄清仪器分度值和
镁铝检测桥板跨距的关系。
条式水平仪或自准直仪的分度值随着
镁铝检测桥板的跨距而改变,如果仪器分度值为a亦即0.01mm/m,而
镁铝检测桥板跨距L=200mm,则仪器分度值为0.01mm/1000mmX200mm=2um.
五、记住仪器读数+ - 号,节距法都是逐段测量,仪器读数表示后一点对前一点的状态,当后一点比前一点读数大时应为+,否则为-,使用自准直仪测量时,反射镜应该从左向右(即自近物镜处向远离物镜方向)逐段移动。使用水平仪测量时,水平仪从左向右移动,水泡向右移表示为+,反之为-。
六、以各段往返读数平均值为测得值,检定时水平仪或反射镜座自左向右移动,记下各段仪器读数并注意读数符号,仪器或反射镜移至最右端依次返回,记下各段仪器读数,取其正反向各段读数平均值,若同一尺寸段往返两次读数相差较大,应该重测。
七、起始点读数不能丢掉,测量起始点即原点虽不读数,但它是起始点的零位,不能丢掉,对于框式水平仪起始点读数为0,对于自准直仪起始点读数与第一点读数相同。
八、仪器放置要稳定,自准直仪放置要稳固可靠,
条式水平仪、反射镜要固定在
镁铝检测桥板上,测量过程中自准直仪、
条式水平仪、反射镜不能移动。
九、注意计量单位的换算,用框式水平仪或自准直仪读数,单位是格数,将格数换算成线值需要乘以格值A,A=0.005LC(式中L为
镁铝检测桥板跨距,C为框式水平仪或自准直仪分度值),
十、正确使用仪器,自准直仪使用前需要预热30min,指示表指针稳定后方可测量,不要用手触摸仪器镜头和反射镜面,保持镜面洁净;目镜视度调节应该由外向里旋转目镜看清成像为止。
补充说明什么是节距法?所谓节距法是使用镁铝桥板对被测
划线平板工作面进行分段,由仪器读出各段前后两点测量线相对于标准直线的高度差或倾斜角值,通过数据处理得到平面度、直线度误差值的一种间接测量法。
