可调桥板定义是什么？
可调桥板是带有两个支承面的金属板，两端支承面中心线之间的距离称为跨距，跨距根据被测面长度和精度要求确定。由于可调桥板是体现节距法测量原理的重要工具，它直接影响平直度测量数据的取得和误差值的评定。跨距不仅反映了被测面节距大小，而且还决定了使用可调桥板后的量仪分度值，表征了量仪使用精度。量仪分度值由可调桥板跨距、仪器读数决定。仪器读数表明可调桥板两支承点连线对水平线或光轴的夹角，亦即相对于可调桥板跨距长度上两点间的高度差值。C=Qi/Ai=Hi/Lai或是C′=hi/0.00Lai式中C、C′是仪器分度值，C用线值um,C′用角值〞，L是可调桥板跨距，Qi、Hi是可调桥板两支撑点间倾角、高度差，Ai是仪器读书，格。

可调桥板的定位？

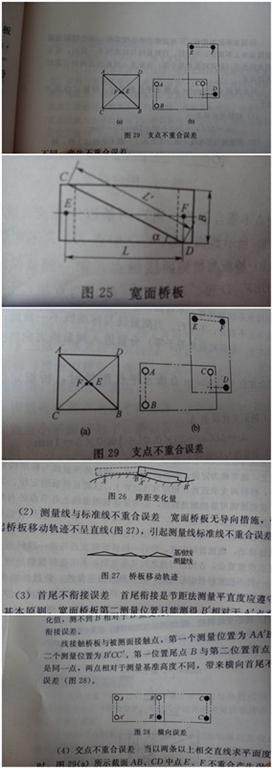

准直仪法、水平仪法的标准分别为仪器光轴和自然水平面，被测线是给定平面或通过光轴剖面的轮廓线。测量过程中要实现被测线与标准线的准确比较，必须使两者处在相对正确的测量位置上，通常称为定位。对节距法而言，可调桥板的测量线与标准线重合。可调桥板两支承点处在相应节点位置上，这就是可调桥板的定位。
