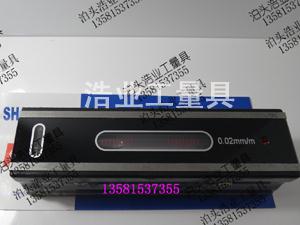

条式水平仪

条式水平仪用途:主要应用于检验各种机床及其它类型设备导轨的直线度和设备安装的水平位置,垂直位置。它也能应用于小角度的测量和带有V型槽的工作面,还可测量圆柱工件的安装平行度,以及安装的水平位置和垂直位置。
产 地:中国>北京
供应商:泊头浩业工量具有限公司
电话:13581537355 传真:010-62481019

条式水平仪详细介绍

条式水平仪用途:主要应用于检验各种机床及其它类型设备导轨的直线度和设备安装的水平位置,垂直位置。它也能应用于小角度的测量和带有V型槽的工作面,还可测量圆柱工件的安装平行度,以及安装的水平位置和垂直位置。
条式水平仪工作原理:气泡水平仪的玻璃管内壁是一个具有一定曲率半径的曲面,当水平仪发生倾斜时,气泡就向水平仪升高的一端移动,水准泡内壁曲率半径越大分辨率越高,曲率半径越小,分辨率越低,因此水准泡的曲率半径决定了该产品的精度。
条式水平仪仪器结构:主要由体身、水准泡系统及调整机构组成。体身可测量基面,水准泡用作读数反应出体身测量基面的真实数值,调整机构用作调整水平仪零位。
条式水平仪技术参数:

产品名称

规格(mm)

精度(mm/m)

重量(kg)

备注

条式水平仪

84X20X21

0.45

0.4





100X30X35

0.05

0.8

有V型槽



150X40X44

0.02

1.3

有V型槽



150X44X44

0.05

1.3

有V型槽



200X46X46

0.02

1.7

有V型槽



200x46x46

0.05

1.7

有V型槽



250x46x46

0.02

2.1

有V型槽



250x46x46

0.05

2.1

有V型槽



300x46x46

0.02

2.6

有V型槽



300x46x46

0.05

2.6

有V型槽


500

0.02

4.8


条式水平仪使用时注意事项:
1、测量前,应认真清洗测量面并擦干,检查测量表面是否有划伤、锈蚀和毛刺等缺陷。
2、测量前,应检查零位是否正确。如不准,对可调式水平仪应进行调整,对固定式水平仪应进行修复。
3、测量时,应避免温度的影响,必须与热源和风源隔绝;温度变化会使测量产生误差,因此应注意手热、阳光直射、哈气等对水平仪的影响;检验或使用时如使用环境湿度与保存环境湿度不同,则需在使用环境中稳定3小时方可使用。
4、测量时必须待气泡完全静止后方可读数,应在垂直水准器的位置上进行读数,以减少视差对测量结果的影响。
5、水平仪使用完毕,必须将工作面擦拭干净,涂防锈油,存放在清洁、干燥处保管。
