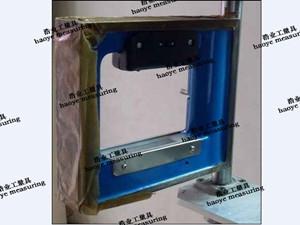

磁性框式水平仪按照GB/T 16455-2008制造,采用上方螺钉调零结构,带有磁性的垂直工作面可以稳定的吸附在钢铁件表面进行测量,主要用于检验
铸铁平板、平尺、机床设备等的平直度、安装的水平位置和垂直位置的正确性,并可以检测微小倾角。
磁性框式水平仪规格为SK150型、SK200型两种,精度0.02mm/m.

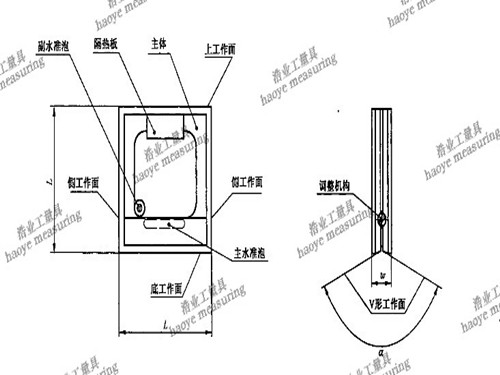

磁性框式水平仪结构示意图
备注:水准泡是一种密封而透明的内充液体并留有一个气泡的的角度指示元件;分度值所对应的倾斜角度0.004 85mm/m=1“,指的是气泡移动一个分度所代表的量值,是气泡移动一个分度,工作面所需要倾斜的一个角度,分度值用mm/m表示;偏斜误差指的是水平仪工作面产生横向(副水准泡气泡移动的方向)偏斜时的示值与其处于水平位置时的示值之间的差值。
