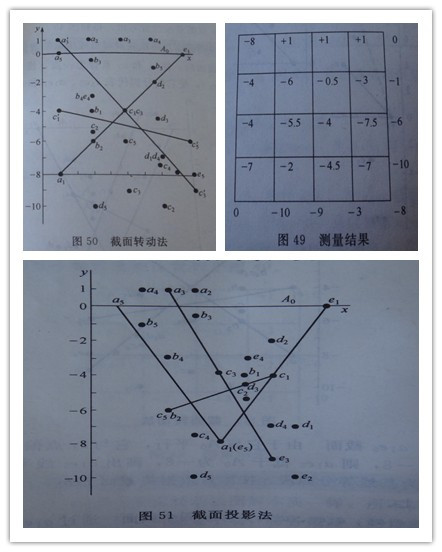

在转动达大理石平板截面时，使e5与a1重合为一点，连接a1e1(或a5)与a5e1（或e5），使他们分别代表a1a5、a1e1和a5e5、e1e5四个截面的首尾两点连线，这样△e1a5a1(或△e1a5e5)就分别代表了六个测量截面上首尾两点连线，然后以他为基线，按测量数据将b4、c3、d2、b2、d4a2a3a4b1e1d1b5c5d5e2e3e417点位置直接标于平面坐标上（图51）.连接图中已标出点c1c5和a3e3，以他们为基线，按测量数据标出c2、c4、b3、d3四点在平面坐标上的位置，至此25点全部标出。此法和图50原理一样，所不同的是它更倾向于投影图解，因此称为“截面投影法”。另外在图解c1c5和a3e3两截面时不需要转动，可以直接标出，所求25点按位置写出也得到图49.
