检测桥板形式有几种

来源:泊头浩业工量具 发布时间:2012/12/19 12:07:45
检测桥板的定义:检测桥板是带有两个支承面的金属板。检测桥板两端支承面中心线之间的距离称为 跨距,跨距根据被测面长度和精度要求确定。由于检测桥板是体现节距法测量原理的重要工具,它直接影响平直度测量数据的取得和误差值的评定。跨距不仅反映了被测面节距大小,而且还决定了使用检测桥板后的量仪分度值,表征了量仪使用精度。量仪分度值由检测桥板跨距、仪器读数决定。仪器读数表明检测桥板两支承点连线对水平线或光轴的夹角,亦即相对于检测桥板跨距长度上两点间的高度差值。C=Qi/Ai=Hi/Lai或是C′=hi/0.00Lai式中C、C′是仪器分度值,C用线值um,C′用角值〞,L是检测桥板跨距,Qi、Hi是检测桥板两支撑点间倾角、高度差,Ai是仪器读书,格。
检测桥板的形式:国际标准、检定规程未对检测桥板形式加以规定,因此目前使用的检测桥板多为自行设计制造,形式繁多,大体上有两类。

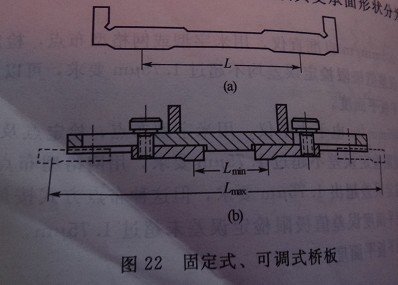

按其跨距可调性分为固定式和可调式如图22;

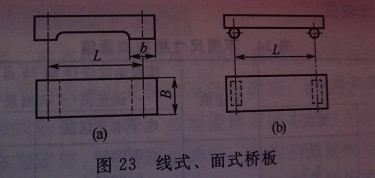

按其支撑面形状分为线式和面式如图23。

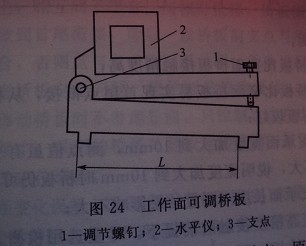

还有一种工作面可调检测桥板如图24,可通过调节螺钉1绕支点3转动,调整检测桥板工作面,可以简化被测件的调平工作,给测量带来方便。

检测桥板形式的选定应与被测面的形状相适应,原则上讲,测量平面时一般采用两支撑面为平面的检测桥板,支撑面不要太宽,要保证两支撑面在同一平面内,可在平板上进行研磨以保证其平行性而测量V形面式,两支撑面应该为V形。必须注意,只允许检测桥板两支撑面与被测面接触,否则无法确定测点位置和检测桥板跨距。
