过桥又被称作检测桥板是带有两个支承面的金属板，两端支承面中心线之间的距离称为跨距，跨距根据被测面长度和精度要求确定。由于过桥是体现节距法测量原理的重要工具，它直接影响平直度测量数据的取得和误差值的评定。跨距不仅反映了被测面节距大小，而且还决定了使用过桥后的量仪分度值，表征了量仪使用精度。量仪分度值由过桥跨距、仪器读数决定。仪器读数表明过桥两支承点连线对水平线或光轴的夹角，亦即相对于过桥跨距长度上两点间的高度差值。C=Qi/Ai=Hi/Lai或是C′=hi/0.00Lai式中C、C′是仪器分度值，C用线值um,C′用角值〞，L是过桥跨距，Qi、Hi是过桥两支撑点间倾角、高度差，Ai是仪器读书，格。

过桥的改进可以从以下两个方面考虑。
1、采用钢直尺为过桥导向基准，可视为在平面度、直线度测量中建立了测量基准，保证过桥移动轨迹为直线，有益于首尾测点衔接，提高了测量准确度。

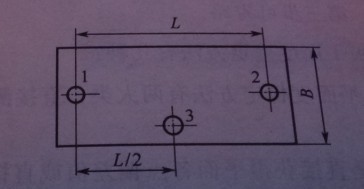

2、三点支承式过桥的应用，为真实测得按点评定的平直度值，过桥与被测面接触点理论上应该为一点，这对于磨制表面容易实现首尾衔接，然而对刮制表面，受其坑穴影响，会产生较大的定位误差。虽然可以在测点上加上平行垫铁，改善接触状况，但实际上已经使点接触变为小平面接触了，所以采用￠10mm小平面为支承面比较适宜。下图为三点支撑式过桥示意图。



1、2为两个主支撑点，可以是小平面或是球面，3为辅助支撑点，它与1、2等距，3点起横向水平调节与支撑作用，防止过桥在垂直方向倾斜，测量时3点的高低变化只引起过桥绕1、2点连线倾斜，不影响仪器示值。三点支撑式过桥基本上体现了点接触，符合以点表达的直线度、平面度评定方法。三点式过桥的稳定定位将提高节距法测量平面度、直线度的准确度。
