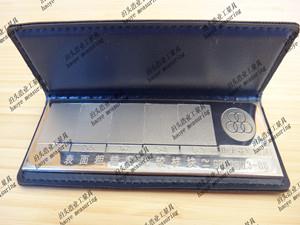

电火花线切割表面粗糙度比较样块规格表。
加工方法 Ra值(um) 块数 国标 尺寸(mm)
电火花线切割 1.6、2.5、3.2、5.0、6.0 五块 GB6060.3-86 134X40

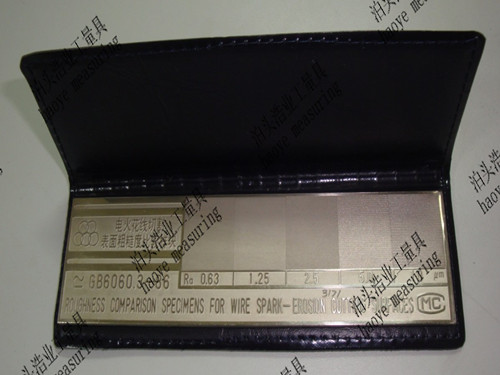

电火花线切割 0.63、1.25、2.5、5.0、10 五块 GB6060.3-86 134x40
电火花线切割表面粗糙度比较样块按国标GB6060.3-86制造,材料为镍合金,采用精密电铸复制工艺,工艺先进,质量稳定,品种规格最全,产品有硬度高,耐磨性好,永不生锈等特点,特别适用于生产现场。
电火花线切割表面粗糙度比较样块是通过视觉和触觉,以比较法来检查机械零件喷砂加工后表面粗糙度的一种工作量具。通过目测或放大镜与被测喷砂加工件进行比较,判断表面粗糙度级别,为设计人员对喷砂加工方法和粗糙度等级的直观感觉和外形特征提供指导,也可作为大中专院校机械专业的直观教具。它的表征参数为表面轮廓算术平均偏差Ra值.
电火花线切割表面粗糙度比较样块使用注意事项:
1.在进行比对时,所选用的表面粗糙度比较样块和被检测工件的加工方法必须相同,表面粗糙度比较样块的材料、形状、表面色泽等也必须和被检测工件一样;
2.判断的标准是根据被检测工件加工痕迹的深浅来决定表面粗糙度比较样块是否符合图纸或是工艺的要求。
3.被检测工件和表面粗糙度比较样块的工作面要放在相同条件下进行比对,特别是用视觉法检测时,尤其要注意这一点。
