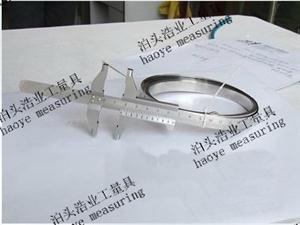

软性游标内卡尺是在游标卡尺的基础上研制而成,将刚性很强的尺身(主尺),用可盘卷的弹性钢带替代,既有原有游标卡尺的功能,测量长度,又增添了新的功能,测量弧长。便于测量、携带、保管,价格是同类产品的1/10--1/20.
软性游标内卡尺精度可达到游标卡尺精度。
软性游标内卡尺读数方法,参考游标卡尺的读数方法,以刻度值0.02mm的精密游标卡尺为例,读数方法,可分三步;
一、根据副尺零线以左的主尺上的最近刻度读出整毫米数;
二、根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数;
三、将上面整数和小数两部分加起来,即为总尺寸。
副尺0线所对主尺前面的刻度64mm,副尺0线后的第9条线与主尺的一条刻线对齐。副尺0 线后的第9条线表示: 0.02x9= 0.18mm,所以被测工件的尺寸为64+0.18=64.18
软性游标内卡尺的使用方法:(需要两人测量)
将量爪并拢,查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量:如没有对齐则要记取零误差:游标的零刻度线在尺身零刻度线右侧的叫正零误差,在尺身零刻度线左侧的叫负零误差(这种规定方法与数轴的规定一致,原点以右为正,原点以左为负)。
测量时,右手拿住尺身,大拇指移动游标,左手拿尺身多余部分,使测爪接触被测外径(或内径)的物体,使待测物位于两测量爪之间,当与量爪紧紧相贴时即可读数。
柔性游标内卡尺技术参数:
测量范围(mm)
| 分度值(mm) | 示值误差(mm)
| 主尺(mm)
|
0-1000 | 0.02 | ±(0.03+0.03L)
| 12×0.25
|
0-2000 | 0.02 | ±(0.03+0.03L)
| 12×0.25
|
0-3000 | 0.02 | ±(0.04+0.04L)
| 12×0.25
|
0-4000 | 0.02 | ±(0.04+0.04L)
| 12×0.25
|
0-5000 | 0.02 | ±(0.04+0.04L)
| 12×0.25
|
0-6000 | 0.02 | ±(0.04+0.04L)
| 12×0.25
|
