塞尺又被叫做
厚薄规,测微片,品牌
晶花塞尺,是用于检验间隙的测量器具之一,横截面为直角三角形,在斜边上有刻度,利用锐角正弦直接将短边的长度表示在斜边上,这样就可以直接读出缝的大小了。
塞尺国家标准: GB/T 22523-2008

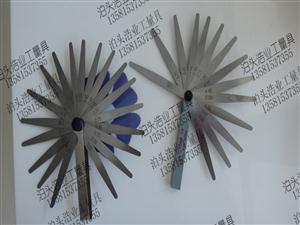

塞尺是由一组具有不同厚度级差的热处理弹簧薄钢片组成的量规。
塞尺用于测量间隙尺寸。在检验被测尺寸是否合格时,可以用通止法判断,也可由检验者根据
塞尺与被测表面配合的松紧程度来判断。
塞尺一般用不锈钢制造,最薄的为0.02mm;最厚的为1.00mm。自0.02~0.1mm间,各钢片厚度级差为0.01mm;自0.1~1mm间,各钢片的厚度级差一般为0.05mm.
塞尺的分为单片
塞尺和成套
塞尺。
单片
塞尺规格表:
按长度分为——75mm,100mm,150mm,200mm,300mm,500mm,1000mm
按厚度分为——0.02mm,0.03mm,0.04mm,0.05mm,0.06mm,0.07mm,0.08mm,0.09mm,0.1mm,0.15mm,0.20mm,0.25mm,0.30mm,0.35mm,0.40mm,0.45mm,0.50mm,0.55mm,0.60mm,0.65mm,
0.70mm,0.75mm,0.80mm,0.85mm,0.90mm,0.95mm,1.00mm.
成套
塞尺规格表:
一、成套100mm长规格
规格100BX17
片数:17片
量程:0.02-1
厚度:0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 0.30 0.40 0.50 0.75 1.00mm
规格100BX14
片数:14片
量程:0.05-1
厚度: 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 0.35 0.40 0.75 1.00mm
规格100BX20
片数:20片
量程:0.02-1
厚度: 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00mm
二、成套150mm长规格
规格150AX17
片数:17片
量程:0.02-1
厚度:0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 0.30 0.40 0.50 0.75 1.00mm
规格150AX14
片数:14片
量程:0.05-1
厚度: 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 0.35 0.40 0.75 1.00mm
规格150AX20
片数:20片
量程:0.02-1
厚度: 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00mm
三、成套200mm长规格
规格200AX17
片数:17片
量程:0.02-1
厚度:0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 0.30 0.40 0.50 0.75 1.00mm
规格:200AX14
片数:14片
量程:0.05-1
厚度: 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 0.35 0.40 0.75 1.00mm
规格:200AX20
片数:20片
量程:0.02-1
厚度: 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00mm四、成套300mm长规格
规格:300AX17
片数:17片
量程:0.02-1
厚度:0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 0.30 0.40 0.50 0.75 1.00mm
规格:300AX14
片数:14片
量程:0.05-1
厚度: 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 0.35 0.40 0.75 1.00mm
规格:300AX20
片数:20片
量程:0.02-1
厚度: 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00mm
五、成套500mm长规格
规格:500AX20
片数:20片
量程:0.02-1
厚度: 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00mm
六、成套1000mm长规格
规格:1000AX20
片数:20片
量程:0.02-1
厚度: 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00mm
塞尺的技术要求
1.不应有毛刺、锈迹、划痕及其他影响使用的外观缺陷。
2.与保护板的联接应可靠,转动应平稳、灵活,不得有卡滞和松动现象。
3.应采用65MN钢或同等性能的材料制造,其硬度应在360-600HV.
4.工作面的表面粗糙度不能超过允许值。
塞尺使用前必须先清除
塞尺和工件上的污垢与灰尘。使用时可用一片或数片重叠插入间隙,以稍感拖滞为宜。测量时动作要轻,不允许硬插。也不允许测量温度较高的零件。使用方法
(1)用干净的布将
塞尺测量表面擦拭干净,不能在
塞尺沾有油污或金属屑末的情况下进行测量,否则将影响测量结果的准确性。
(2)将
塞尺插入被测间隙中,来回拉动
塞尺,感到稍有阻力,说明该间隙值接近
塞尺上所标出的数值;如果拉动时阻力过大或过小,则说明该间隙值小于或大于
塞尺上所标出的数值。
(3)进行间隙的测量和调整时,先选择符合间隙规定的
塞尺插入被测间隙中,然后一边调整,一边拉动
塞尺,直到感觉稍有阻力时拧紧锁紧螺母,此时
塞尺所标出的数值即为被测间隙值。
塞尺使用注意事项
(1)使用卡尺前须确认是否经校验及在校验有效期内。
(2)不允许在测量过程中剧烈弯折
塞尺,或用较大的力硬将
塞尺插入被检测间隙,否则将损坏
塞尺的测量表面或零件表面的精度。
(3)根据结合面的间隙情况选用
塞尺片数,但片数愈少愈好;
(4)不能测量温度较高的工件;
(5)用
塞尺时必须注意正确的方法(测间隙必须垂直被测面,测断差必须放平);
(6)读数时,按塞标尺片上所标数值直接读数即可;
(7)
塞尺必须定时保养;
(8)使用完后,应将
塞尺擦拭干净,并涂上一薄层工业凡士林,然后将
塞尺折回夹框内,以防锈蚀、弯曲、变形而损坏。
(9)
塞尺不用时必须放入盒子保护以防生锈变色而影响使用;
(10)存放时,不能将
塞尺放在重物下,以免损坏
塞尺。
塞尺保养
每班测量员各检查一次,看外观是否清洁,是否在校验期内,归零是否准确,检查是否有生锈。填写仪器点检表。
如某片或某几片因生锈,磨损严重而不能使用的,可剔除其中的那几片,此
塞尺仍可使用。
塞尺较易生锈,应注意保养。每天下班时喷少量防锈油并装入盒内,轻微生锈可用砂纸轻擦,擦后须校正OK后才能使用。
每天下班前10分钟必须用防锈油进行一次保养,每班接班后使用前,都得再仔细检查一次,如有异常或疑问,请及时向测量工程师咨询。
每年校验一次。
