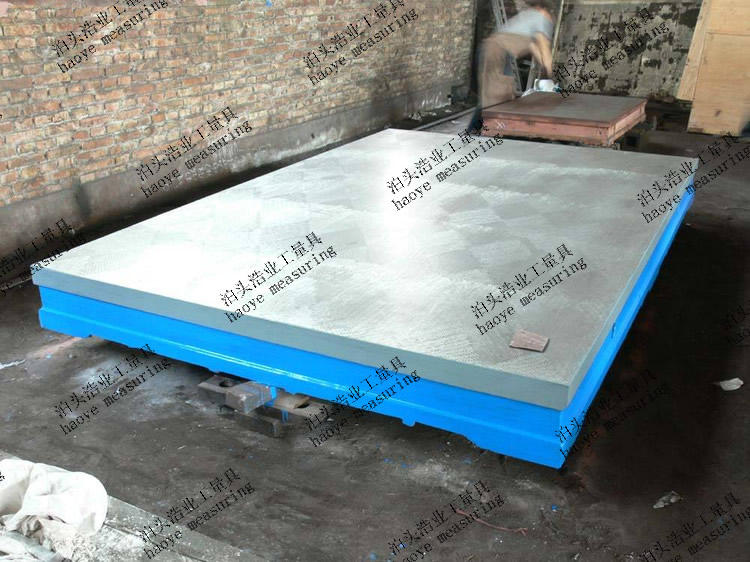

划线平板工作面平面度的检定采用节距测量法，即先在被检划线平板上选择一定的测量截面（俗称布线），并且在这些截面上按照规定的测点（人称布点）测出水平仪或自准直仪的读数，然后通过数据处理，求得平面度误差值。划线平板检定常用布线布点方式如下：

一、网格型——又被称作栅格型，在被检测划线平板纵横线上采用等距离布点，呈开环或是闭环网状形式。它的基准平面建立在通过被检测划线平板上某个给定点称为起始点，并且与水平面平行的几何平面上，测点值为相对于基准平面的坐标值。根据起始点与测量线的不同，可以分为以下几种：

1.E字型。以a1点为起始点，测量a1a2a3、a1b1b2b3、 a1b1c1c2c3三个截面，逐点累积读数得出以下各图数据。

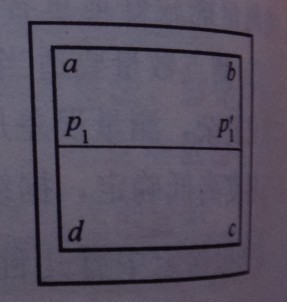

2.日字型，以a点为起始点，测量abc、adc两边线，p1p1′中线，得出各个点的数据如下图所示

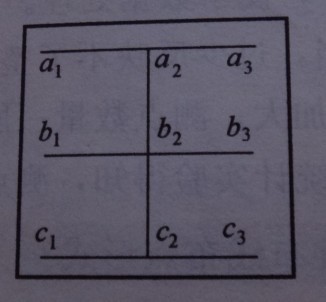

3.王字型，以中心点b2为起始点，先测中线截面上下两点a2、c2，然后以这三点为基点分别向左、右测得其余6点：a1、a3、b1、b3、c1、c3，如下图所示



需要指出，运用网格型时，可根据被检测划线平板大小，适当的增加或是删减中线截面；而对于日字型，c点为abc、adc两测线交汇点，所用项数比较对，存有较大重复误差。当重复误差比较小的时候可以取两次的测量的平均值，比较大的时候可以进行平差处理，过大时应该重测。

二、米字型，鉴于传统上往往按照对角线平面评定划线平板的平面度误差，所以测量截面大多按米字型分布，它是以两条对角线、四条边线和两条中线组成8个截面25个测点呈封闭的米字形状如下图（a），被检测划线平板尺寸比较小的时候可以省略中线两截面，组成6个截面9个测点如图（b）所示，被测划线平板尺寸比较大的时候，在图(a）基础上加上四条次中线构成12个截面49个测点如图（c）
