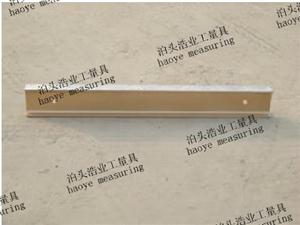

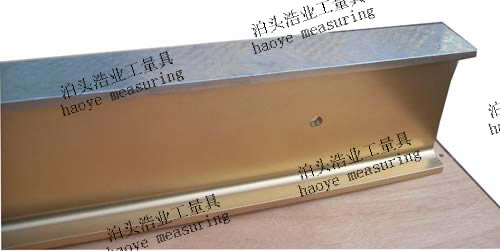

镁铝合金专用平尺又被叫做
镁铝平尺、平尺、平行平尺、工字尺等,截面形状为工字型,具有上下两个平行的测量面,测量面为平面,用于测量工件平面形状误差,通常用于检验刮研平面的平面度和直线度。
镁铝合金专用平尺采用超强镁铝合金材料飞机骨架铝,重量轻,精度高,稳定性强,不易变形,便于维修,抗拉强度是47 Kg/mm2,延伸率是17%,曲服点达到了110 Kg/mm2,抗弯曲指标远远超出了其他材质,维氏硬度HV80,适用于
铸铁平板、机床、机械设备以及零部件的平面度、直线度的检验、安装、加工定位,划线等是机械行业中的重要测量工具。
我厂生产的镁铝合金专用平尺规格如下:

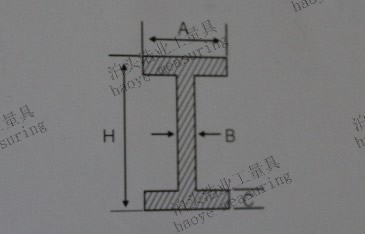

平尺规格 | 高度H | 宽度A(mm) | 厚度C(mm) | B(mm) | 重量
|
500mm | 50mm | 20mm | 4mm | 7mm | 0.5kg |
750mm | 50mm | 20mm | 4mm | 7mm | 0.5kg |
1000mm | 37mm | 8mm | 4mm | 4mm | 0.5kg |
1000mm | 50mm | 20mm | 4mm | 7mm | 0.75kg |
1000mm | 100mm | 60mm | 4mm | 10mm | 3kg |
1500mm | 50mm | 20mm | 4mm | 7mm | 1kg |
1500mm | 100mm | 60mm | 4mm | 7mm | 4.5kg |
1500mm | 140mm | 80mm | 15mm | 7mm | 11kg |
2000mm | 50mm | 20mm | 6mm | 8mm | 1.25kg |
2000mm | 100mm | 60mm | 6mm | 8mm | 6kg |
2000mm | 140mm | 80mm | 6mm | 8mm | 15kg |
2500mm | 100mm | 60mm | 6mm | 8mm | 7.5kg |
2500mm | 140mm | 80mm | 6mm | 8mm | 18.5kg |
3000mm | 100mm | 60mm | 6mm | 8mm | 9kg |
3000mm | 140mm | 80mm | 6mm | 8mm | 22.5kg |
3500mm | 140mm | 80mm | 6mm | 8mm | 26.5kg |
4000mm | 140mm | 80mm | 8mm | 10mm | 30kg |
也可以根据客户的特殊要求来图来样加工生产。
镁铝合金专用平尺精度等级
规格(mm) | 500mm | 750mm | 1000mm | 1500 | 2000 | 2500 | 3000 | 3500 | 4000
|
精度 | 0级 | 0级 | 1级 | 1级 | 1级 | 1级 | 2级 | 2级 | 2级 |
直线度 | 3um | 5um | 15um | 18um | 22um | 48um | 56um | 56um | 64um |
平行度 | 4um | 8um | 22um | 27um | 33um | 72um | 84um | 84um | 130um |
用
镁铝合金专用平尺以斑点法检验平直度的方法如下:擦拭干净铸铁刮研平板被检测的平面以及铸铁平尺的工作面,用煤油调均匀红丹粉,将红丹粉均匀的涂抹在被检面上,吧平尺的工作面扣在被检面上,稍微的施加压力来回的推、拉平尺,使其做短距离而均匀的往复运动,整个平面上都研到。研完后抬下
镁铝合金专用平尺,观察被检面的斑点数目和分布情况,亮点就是被平尺研着的高处就可以准确的数出斑点的数目来。
