同心度测量仪TXY-III型使用说明书
来源：泊头浩业工量具 发布时间：2013/6/28 17:25:10
同心度测量仪TXY-III型最大外形尺寸为长260毫米宽40毫米高150毫米，大约重2千克。

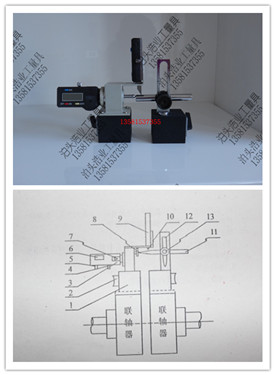

同心度测量仪TXY-III型各部件名称：1磁力底座，2磁力开关，3轴向点子数显百分表，4数显百分表归零按钮，5公英制转换按钮，6液晶显示器，7电池盒盖，8轴向侧头，9径向数显百分表，10径向侧头，11横向测量杆，12横向测量杆支架，13横向测量杆紧固装置。
同 心度测量仪TXY-III型采用现代的先进电子数显技术，配有径向和轴向共两块数显百分表，测尺移动任何位置为零，可以直接显示出正负数值，可以进行数据 的输出、保持、以及进行快速跟踪，可以任意位置清零，可以正负显示，可以公英制换算，可以任意角度读取示值，测量时，可简化读数方法及繁锁的计算程序。使 用时安装调试方便，不必进行任何计算等，具有结构合理，适用范围广泛，操作环境要求不高，精度高、误差小，读数方便、使用方便、维护方便，快速测量节省时 间，通用性强，轻便容易携带等优点。
同心度测量仪TXY-III型各部件名称：1磁力底座，2磁力开关，3轴向点子数显百分表，4数显百分表归零按钮，5公英制转换按钮，6液晶显示器，7电池盒盖，8轴向侧头，9径向数显百分表，10径向侧头，11横向测量杆，12横向测量杆支架，13横向测量杆紧固装置。
同 心度测量仪TXY-III型采用现代的先进电子数显技术，配有径向和轴向共两块数显百分表，测尺移动任何位置为零，可以直接显示出正负数值，可以进行数据 的输出、保持、以及进行快速跟踪，可以任意位置清零，可以正负显示，可以公英制换算，可以任意角度读取示值，测量时，可简化读数方法及繁锁的计算程序。使 用时安装调试方便，不必进行任何计算等，具有结构合理，适用范围广泛，操作环境要求不高，精度高、误差小，读数方便、使用方便、维护方便，快速测量节省时 间，通用性强，轻便容易携带等优点。
同心度测量仪TXY-III型装有带V型槽的高磁力磁性底座两个，可以牢固的吸附
在弹性式、齿轮式、固定式、圆柱销式等直径为60毫米到700毫米的大小不同直径的联轴器上，用于发电厂、机械制造厂，造纸厂、冶炼厂、石油化工厂、矿山
机械厂、纺织机械厂的风机、发电机、压缩机、离心泵等各种转动设备的同心度找正工作。
同心度测量仪TXY-III型操作说明：
一、使用以前应该将底座工作面以及联轴器擦拭干净，将同心度测量仪放在适当位置，旋动磁源开关2，使它牢牢地吸附在联轴器上；检查测量仪测尺是否自由滑动好用。
二、调整横杆15，使它的端面与轴向侧头11接触，并且使测头压缩一到两毫米为宜，横杆外圆与径向测尺10接触，使测尺提升一到两毫米为宜。
三、为了便于读数可以先将同心度测量仪置于联轴器下部位置，分别按动两个电子数显百分表置零按钮4，使液晶显示器显示的数值为零，在盘转联轴器，使同心度测量仪置于上部位置，两个液晶显示器就直接显示出径向和轴向误差的正负数值。
四、用相同办法即可测得机器两侧即水平方向上的同心度误差。
五、轴向数显表3可以任意旋转方向读数使其数值不变。
六、距离比较大的联轴器可以用加长横杆。
一、使用以前应该将底座工作面以及联轴器擦拭干净，将同心度测量仪放在适当位置，旋动磁源开关2，使它牢牢地吸附在联轴器上；检查测量仪测尺是否自由滑动好用。
二、调整横杆15，使它的端面与轴向侧头11接触，并且使测头压缩一到两毫米为宜，横杆外圆与径向测尺10接触，使测尺提升一到两毫米为宜。
三、为了便于读数可以先将同心度测量仪置于联轴器下部位置，分别按动两个电子数显百分表置零按钮4，使液晶显示器显示的数值为零，在盘转联轴器，使同心度测量仪置于上部位置，两个液晶显示器就直接显示出径向和轴向误差的正负数值。
四、用相同办法即可测得机器两侧即水平方向上的同心度误差。
五、轴向数显表3可以任意旋转方向读数使其数值不变。
六、距离比较大的联轴器可以用加长横杆。
同心度测量仪TXY-III型电子测量装置主要技术指标如下：
一、测尺测量范围0-10mm。
二、分变率0.01mm。
三、重复性误差 0.01mm。
四、最大测量速度1.5m/s，
五、显示方式为液晶显示，
六、电源1.5V氧化银电池一只，可以使用三年左右，数字闪烁或是没有数字显示，表明电池已经耗尽，需要更换新的电池。
七、工作环境温度为相对温度小于等于零下20摄氏度到零上40摄氏度。
同心度测量仪TXY-III型维护保养：
一、磁力底座不能任意拆卸、不要敲击或是磕碰、保持表面清洁，以免影响精度和吸附力；
二、使用前要检查两块数显百分表电池是否有电，是否有数字显示，要轻拿轻放，小心磕碰，；
三、应该保持仪器的清洁，禁止沾染水、汽油等腐蚀性物质。
四、不用的时候要关闭磁力底座的开关，使它处与无磁力状态，并把仪器擦拭干净，取下电池，把所有配件放入包装盒内妥善保存。
一、测尺测量范围0-10mm。
二、分变率0.01mm。
三、重复性误差 0.01mm。
四、最大测量速度1.5m/s，
五、显示方式为液晶显示，
六、电源1.5V氧化银电池一只，可以使用三年左右，数字闪烁或是没有数字显示，表明电池已经耗尽，需要更换新的电池。
七、工作环境温度为相对温度小于等于零下20摄氏度到零上40摄氏度。
同心度测量仪TXY-III型维护保养：
一、磁力底座不能任意拆卸、不要敲击或是磕碰、保持表面清洁，以免影响精度和吸附力；
二、使用前要检查两块数显百分表电池是否有电，是否有数字显示，要轻拿轻放，小心磕碰，；
三、应该保持仪器的清洁，禁止沾染水、汽油等腐蚀性物质。
四、不用的时候要关闭磁力底座的开关，使它处与无磁力状态，并把仪器擦拭干净，取下电池，把所有配件放入包装盒内妥善保存。
