刮研平板的板接触斑点检定方法是什么
刮研平板的板接触斑点检定方法是什么？
一、 用下表1规定的规格，并且规格要符合下表2要求的检定工具，用涂色进行法检定。
|
刮研平板精度级别 |
刮研平板用检定工具 |
|
00级 |
00级刮研平板 |
|
0级、1级 |
0级刮研平板、平尺 |
|
2级、3级 |
1级刮研平板、平尺 |
|
被检验刮研平板规格/ mmXmm |
检定工具 |
|
|
|
刮研平板 规格/mmXmm |
平尺规格/mm |
||
|
≤400X400 |
400X400 |
＞500 |
|
|
＞400X400～1000X1000 |
≥630X400 |
＞500～1000 |
|
|
＞1000X1000～1600X1600 |
≥630X630 |
＞1500～2500 |
|
|
＞1600X1600 |
≥1000X1000 |
＞2500 |
|
二、 涂层厚度以0.002～0.004mm为适宜.
三、 检定工具与被检验刮研平板着色合研时，不能对检定工具施加垂直方向的外力。当检定工具小于平板尺寸时，检定工具不允许拖出被检测刮研平板的工作面的外面；当检定工具与刮研平板尺寸相同时，允许拖出但不得超出自身面积的五分之一。
四、 接触点数的评定：计算在边长25mm的正方形内的接触点数及任意两个边长25mm的正方形内接触点数之差。

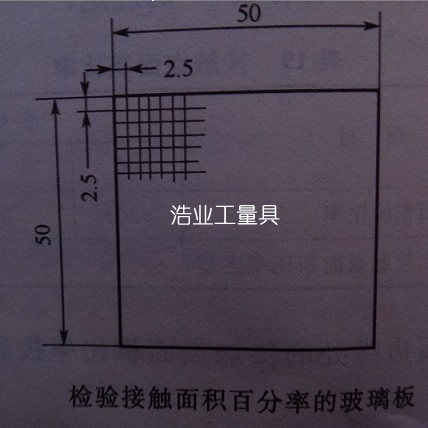

五、 接触点面积比率的评定：在被检刮研平板工作面上放置一块50mmX50mm的玻璃板，该玻璃板上刻有400个2.5mmX2.5mm的小方格（如下图），依次观察并估算出 每个小方格中接触点所占面积的分数（以1/10为单位）并记录结果，所有这些分数之和再除以4即为被检平板接触点面积比率。
