花岗石
偏摆仪别名:大理石

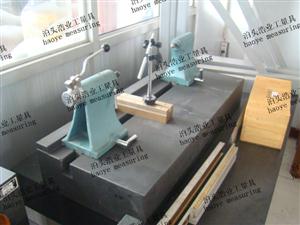

偏摆仪,花岗石偏摆主要用于检测轴类、盘类另件的径向、圆跳动和端面圆跳动,产品设计新颖,美观大方,精度高操作极为方便。
花岗石偏摆仪主要技术参数:
1、莫氏2号顶尖60°锥面对莫氏锥的径向圆跳动≤0>005mm。
2、顶尖轴线在100mm范围内对导轨的平行度(水平垂直方向)≤0>0.06mm。
3、被测零件最大直径270mm-460mm。
4、测量长度300mm、500mm、1000mm、1500mm。
花岗石偏摆仪测量步骤:
1、径向圆跳动的测量:将零件擦净,置于
偏摆仪两顶尖之间(带孔零件要装在心轴上),使零件转动自如,但不允许轴向串动,然后固紧二顶尖座,当需要卸下零件时,一手扶着零件,一手向下按手把L即取下零件。
2、将
百分表装在表架上,使表杆通过零件轴心线,并与轴心线大至垂直,测头与零件表面接触,并压约缩1~2圈后紧固表架。
3、转动被测件一周,记下百分表读数的最大值和最小值,该最大值与最小值之差,为截面的径向圆跳动误差值。
4、测量应在轴向的三个截面上进行,取三个截面中圆跳动误差的最大值,为该零件的径向圆跳动误差。
端面圆跳动的测量:
1、将杠杆百分表夹持在
偏摆检查仪的表架上,缓慢移动表架,使杠杆百分表的测量头与被测端面接触,并予压0>4mm测杆的正确位置。
2、转动工件一周,记下百分表读数的最大值和最小值,该最大值与最小值之差,即为直径处的端面跳动误差。
3、在被测端面上均匀分布的三个直径处测量,取其三个中的最大值为该零件端面圆跳动误差。
