表面粗糙度比较样块的结构尺寸应便于它与机械加工表面进行比较及对它本身的检测。它的加工纹理总方向平行于表面粗糙度比较样块的短边。对于圆周铣削，走刀痕迹可以平行于长边，但主要纹理仍平行于样块短边。

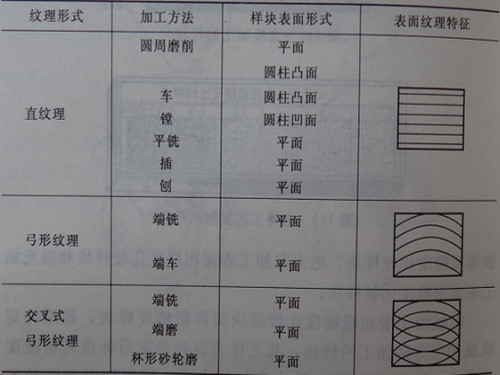

机械加工表面粗糙度比较样块加工纹理见下表




每块表面粗糙度比较上 都标注有加工方法（如车、磨、镗等）、Ra数值、制造厂名或厂标、产品编号等。

表面粗糙度比较样块的尺寸，当轮廓算数平均偏差Ra≤125.um时，表面粗糙度比较样块表面每边的最小尺寸为20mm；当Ra=25um时，表面粗糙度比较样块每边的最小尺寸则为50mm.
