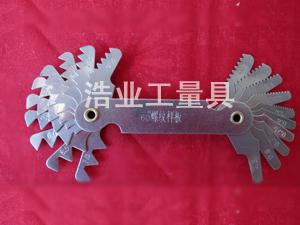

60度螺纹规又被叫做螺纹规、螺距规、螺纹样板规、螺纹样板、60度螺纹样板、60度螺纹样板规、60度螺距规、公制螺纹规、公制螺距规、公制螺纹样板、公制样板规、公制牙形角60度螺纹样板规等。
60度螺纹规用于检验螺纹的螺距,是以一种螺距为一片,把多种螺距叠合起来的专用量具,精度±0.07mm。
60度螺纹规每片按照螺距数表示:
一、常用规格为,螺距为0.4-6mm,20片装,具体螺距数为:
0.40、0.45、0.50、0.60、0.70、0.75、0.80、1.00、1.25 、1.50、1.75、2.00、2.50、3.00、3.50、4.00、 4.50、5.00、5.50、6.00
二、螺距为0.25-2.5mm,16片、28片等;
螺距为0.25-3.0mm,24片、30片等;
螺距为0.25-6.0mm,24片装,具体螺距为0.25、0.3、0.35、0.4、0.45、0.5、0.6、0.7、0.75、0.8、0.9、1、1.25、1.5、1.75、2、2.5、3、3.5、4、4.5、5、5.5、6;
螺距为0.25-7.0mm,24片装,具体螺距为0.25、0.3、0.35、0.4、0.5、0.7、0.75、0.8、0.9、1、1.25、1.5、1.75、2、2.5、3、3.5、4、4.5、5、5.5、6、6.5、7;
螺距为0.35-3.0mm,14片;
螺距为0.35-6.0mm,21片;
螺距为0.4-7.0mm,18片装、21片、22片(具体螺距为0.4、0.5、0.6、0.7、0.8、0.9、1、1.25、1.5、1.75、2、2.5、3、3.5、4、4.5、5、5.5、6、6.5、7);
螺距为0.5-7.0mm ,18片装。
60度螺纹规技术要求
1、螺纹样板的表面不应有影响使用性能的缺陷。
2、螺纹样板与保护板的联结应保证能方便地更换样板,应能使样板平滑地绕螺钉或铆钉轴转动,不应有卡滞或松动现象。
3、成套螺纹样板应按螺距尺寸系列由小到大的顺序排列。
4、螺纹样板应采用45 号冷轧带钢或优质碳素钢制造。
5、螺纹样板测量面的硬度应不低于230HV。
6、螺纹样板测量面的表面粗糙度Ra 值为1.6μm。
7、螺纹板的厚度为0.5mm
60度螺纹规使用注意事项:

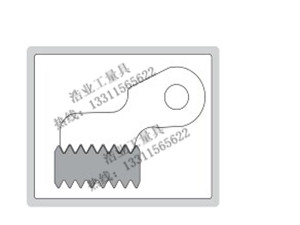

1、测量螺纹螺距时,将螺纹样板组中齿形钢片作为样板,卡在被测螺纹工件上,如果不密合,就另换一片,直到密合为止,这时该螺纹样板上标记的尺寸即为被测螺纹工件的螺距.但是,须注意把螺纹样板卡在螺纹牙廓上时,应尽可能利用螺纹工作部分长度,使测量结果较为正确。
2、测量牙形角时,把螺距与被测螺纹工件相同的
60度螺纹规放在被测螺纹上面,然后检查它俩的接触情况.如果没有间隙透光,被测螺纹的牙形角是正确的,如果有不均匀间隙透光现象,那就说明被测螺纹的牙形不准确但是,这种测量方法是很粗略的,只能判断牙形角误差的大概情况,不能确定牙形角误差的数值。
