一、数显
万能角度尺产品特点:
1、整体不锈钢制造;
2、测量范围为:360°;
3、分辨率为:30"/0.008°;
4、所有测量面研磨;
5、带微调;
6、带附加量尺;
二、注意事项
1、请避免本产品遭受大力振荡;
2、不要拆解、改装本产品;
3、首次使用本产品,请用软布擦干产品上的防锈油;确信测量面和工作面都清洁于净;
4、长时间不使用请做防锈处理;
三、按键使用
PRESET键
A、短按进入设置状态为单排显示,可设置初始位置(或零位时度数);
B、长按该键可调需设置的具体位数(如需设置度数位,长按该键至度数位置符号闪烁,短按该处数值可由1到9);
C、设置完毕后,短按ZERO键确定后退出设置状态,变为双排显示,显示当前角度为设定的值;
MODE键
短按该键显示度数在0-90°,0-180°或0-360°三种状态之间切换,同时液晶屏右上方出现1/4圆、1/2圆、或整圆显示;
+/-键
短按该键可改变显示方向(如显示屏上,数值若为360°00’00”,短按该键后显示屏上数值变为:000°00’00”);
ZERO/ON键
A、短按该键可在任意位置清零或开机;
B、长按该键可关机;
四、数显
万能角度尺零位设置
方法1(0-90°的测量)
1、短按“ZERO/ON”开机;
2、按两次“MODE”健,切换到90°×4显示状态;
3、短按“PRESET”进入设置状态,置入数值0°,短按“ZERO/ON”退出设置状态;
4、把
直角尺紧贴般尺和直尺的测量面,按“ZERO/ON”键置“0”;
5、测量锐角(0-90°)时,可直接读取显示屏显示的数值;测量钝角时,用显示屏所显示的数值加90°,得到被测量物体的角度值;
方法2(0-180°的测量)
1、短按“ZERO/ON”开机;
2、按一次“MODE”,切换到180°×2显示状态;
3、短按“PRESET”进入设置状态,置入数值90°,短按“ZERO/ON”退出设置状态;
4、把直角尺紧贴般尺和直尺的测量面,按“ZERO/ON”键置“0”;
5、测量锐角0-180°时,可直接读取显示屏显示的数值;
方法3(0-360°的测量)
1、短按“ZERO/ON”开机,自动进入到360°显示状态;
3、短按“PRESET”进入设置状态,置入数值270°,短按“ZERO/ON”退出设置状态;
4、把直角尺紧贴般尺和直尺的测量面,按“ZERO/ON”键置“0”;
5、测量锐角0-360°时,可直接读取显示屏显示的数值;
五、规格
1、测量范围:0-360;
2、分辨率:30"/0.008;
3、精度: ±5;
4、材料: 整体不锈钢;
5、直尺规格:150mm、200mm、300mm;

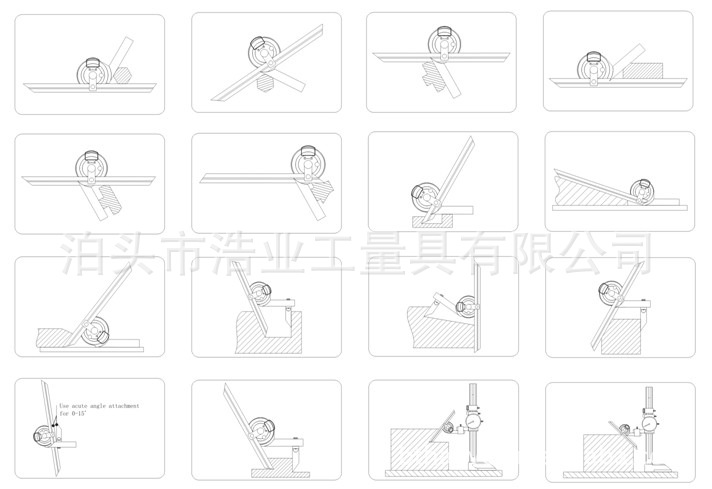

六、使用方法:
