便携式
齿轮基节检查仪M1-16按照JB/T10023-1999生产,产品编号403-005,货号S109-108-101

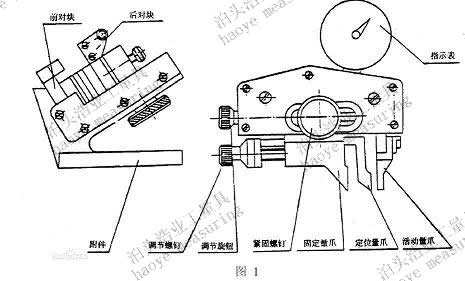

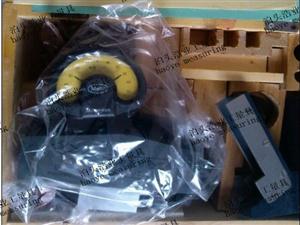

齿轮基节检查仪M1-16配有德国马尔进口表一块,有调整仪器用的高精度的校对块和块规座,测量爪,内六角扳手。
齿轮基节检查仪M1-16的测量是评定齿轮工作平稳性的重要手段之一。根据绝对测量法,采用指示表类量具测量齿轮基节偏差的手动测量仪器,是根据基节的测量结果,可以计算出齿形角误差和实际基圆半径对其理论尺寸的偏差。
齿轮基节检查仪M1-16技术要求:
1.可以测量的齿轮模数是M1-16mm。
2.与指示表配合孔的直径为Φ8H7,指示表示值范围任意30分度内±0.05mm, 分度值任意50 分度内0.001mm,整个示值范围内示值误差±0.0005mm,示值变动性±0.001mm,±0.0015mm,0.0003mm。
3.仪器的示值误差任意20 分度内±0.002mm,示值变动性任意50分度内±0.003mm,任意10 分度内0.0005mm,任意50 分度内0.001mm。
4.对块工作面的表面粗糙度Ra 值不大于0.05μ m,对块工作面与量块接触面的平面度公差为0.15 μm,对块工作面的平行度公差为0.5μ m (距对块工作面边缘0.5mm 范围内不计),前后对块工作面的尺寸差应不大于0.5μ m。
5.不得有影响使用性能的外部缺陷。
6.紧固件应紧固可靠不能有松动现。
7.活动部分工作时应灵活、平稳、没有卡滞现象。
