划规也被称作
圆规、划卡、
划线规等,在钳工划线工作中可以划圆和圆弧、等分线、等分角度以及量取尺寸等,是用来确定轴及孔的中心位置、划平行线的基本工具。一般用中碳钢或工具钢制成,两脚尖端部位经过淬硬并丸磨。
钳工用的
划规分为普通
划规、扇形
划规和长
划规。
我厂生产的
划规按材质分为冷板镀锌,不锈铁煮黑,45号钢三种。

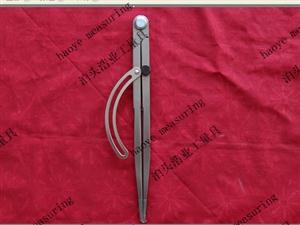

我厂生产的划规分为普通冷板镀锌划规、带合金头扇形黑色划规,镶合金头黑色弹簧划规,45号钢头部淬火划规,45号钢弹簧划规,45号钢带翼划规,45号钢带翼带笔划规等。
划规的使用要求脚尖要保持尖锐靠紧,旋转脚施力要大,划线角施力要轻。
划规两脚的长短要磨得稍有不同,而且两脚合拢时脚尖能靠紧,这样才可划出尺寸较小的圆弧;划规的脚尖应保持尖锐,以保证划出的线条清晰;用划规划圆时,作为旋转中心的一脚应加以较大的压力,另一脚则以较轻的压力在工件表面上划出圆或圆弧,这样可使中心不致滑动。
我厂生产的
划规规格如下:
划规公制尺寸——150mm ,200mm,250mm,300mm,350mm,400mm,450mm,500mm,550mm,600mm,700mm,800mm,1000mm
划规英制尺寸——6寸,8寸,10寸,12寸,14寸,16寸,18寸,20寸,22寸,24寸,28寸,32寸,40寸
