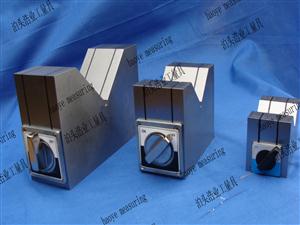

磁性V型块又名
磁性V型架、
磁性V型铁;磁力V型块、磁力V型架、磁力V型铁;永磁V形块、永磁V形架、永磁性V形铁。
磁性V型块区别于其他V型块的特点:
磁性V型块槽部分及底部均带有磁力,使用方便。
磁性V型块功能:
一、
磁性V型块主要用于精密轴类、管类、套筒、圆盘等圆柱形工件的加工、检测及定位,
用来找出圆形工件的中心线并划出中心线,
二、
磁性V型块是平台测量中的重要辅助工具,使工件轴心线平行于平台工作面,是用以找正和划线的工具。
磁性V型架:
二、
磁性V型块适用于圆柱形产品的加工检测,校正产品的垂直度,同心度等该产品精度高,使用方便。
磁性V型块国家标准:按GB4972-85标准制造,一般都成对供应,是一个四棱体,四个工作面上或四个尺寸不同的90度的槽。
磁性V型块材质:灰铁HT200-300
磁性V型块规格表:
A | B | H | E | 工作磁力kg |
60 | 60 | 60
| 60 | 40 |
70 | 40 | 50 | 40 | 45 |
70 | 60 | 72 | 60 | 50 |
100 | 60 | 100 | 60 | 50 |
100 | 50 | 80 | 50 | 60 |
100 | 70 | 95 | 70 | 70 |
150 | 50 | 100 | 50 | 70 |
150 | 60 | 120 | 60 | 75 |
200 | 70 | 150 | 70 | 80 |
300 | 80 | 220 | 80 | 100 |
我公司产品均由高端设备制造,品质卓越,规格型号齐全,可非标定做,具有精度高,质量稳定等特点。
