微调万能表座技术要求:
1. 座体表面不得有影响使用的外观缺陷,非工作面的喷漆应该均匀,牢固,不得有漆层剥落和生锈等缺陷。
2. 紧固螺母应该转动灵活,锁紧应该可靠,移动性应该移动灵活。
3. 微调机构的微调量应该不得小于2mm.

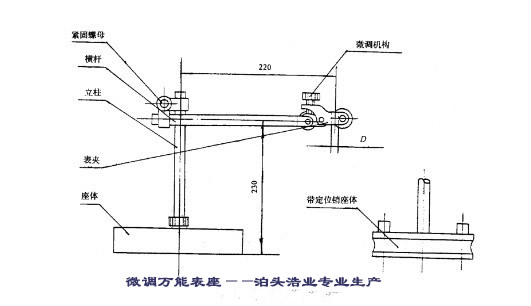

4. 当表座处于下图所示位置,沿表夹的夹表孔轴心线加1N力时,其变形量应不大于0.1mm.
5. 座体各工作面的平面度公差为0.003mm,只允许凹,在工作面边缘1mm的范围内不计。
6. 座体各工作面的表面粗糙度Ra值为1.6um.
7. 材料
名称 | 材料 | 备注 |
座体 | 铸铁 | 允许选用与这些材料性能相同或更好的材料 |
横杆、立柱、表夹 | 优质碳素结构钢、合金结构钢、弹簧钢 | |
紧固螺母 | 硬塑料、增强尼龙和金属等 |
微调万能表座出厂要求:
1. 微调万能表座应该标明制造厂厂名或是注册商标、产品名称、产品型号;
2. 微调万能表座产品包装盒上应该标志制造厂厂名或是注册商标、产品名称、产品型号;
3. 微调万能表座出厂前应该做除锈处理,并妥善包装,不能因为包装不善而在运输中损坏商品。
4. 微调万能表座经检定符合出厂要求,应该有出厂合格证,并在上面标明标准号。
