泊头浩业阐述平板级别的划分

来源:泊头浩业工量具 发布时间:2012/8/3 16:43:28

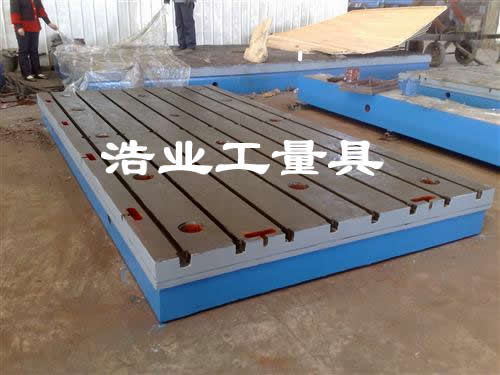

平板是作为精密测量或划线用的基准平面,因此平板工作面的平面度就表征了平板质量的主要精度指标。
平板工作面的平面度是指包容实际表面且距离为最小的两平行平面间的距离。将平板工作面平面度公差允许值,按其数值大小分为几个级别,按什么规律分布公差数值,各国平板标准都不一样。
我国平板标准将平板分为6级,即000、00、0、1、2、3级,这个精度分别大致对应于GB1184-80规定的平面度公差的1、2、3、5、7、9共6个等级。见下表。

直线度、平面度公差值T和相应的总不确定度允许值Uo/um

主参数/mm

公差等级

1

2

3

4

5

6

直线度、平面度公差值T/总不确定度允许值Uo

10

0.2/0.08

0.4/0.15

0.8/0.2

1.2/0.3

2/0.4

3/0.6

10~16

0.25/0.08

0.5/0.15

1/0.25

1.5/0.4

2.5/0.5

4/0.8

16~25

0.3/0.1

0.6/0.2

1.2/0.3

2/0.5

3/0.6

5/1

25~40

0.4/0.15

0.8/0.25

1.5/0.4

2.5/0.6

4/0.8

6/1.2

40~63

0.5/0.15

1/0.4

2/0.5

3/0.8

5/1

8/1.5

63~100

0.6/0.2

1.2/0.4

2.5/0.6

4/1

6/1.2

10/2

100~160

0.8/0.25

1.5/0.5

3/0.8

5/1.25

8/1.6

12/2.5

160~250

1/0.3

2/0.6

4/1

6/1.5

10/2

15/3

250~400

1.2/0.4

2.5/0.3

5/1.25

8/2

12/2.5

20/4

400~630

1.5/0.5

3/1

6/1.5

10/2.5

15/3

25/5

630~1000

2/0.6

4/1.25

8/2

12/3

20/4

30/6

1000~1600

2.5/0.8

5/1.5

10/2.5

15/4

25/5

40/8

1600~2500

3/1

6/2

12/3

20/5

30/6

50/10

2500~4000

4/1.25

8/2.5

15/4

25/6

40/8

60/12

4000~6300

5/1.5

10/4

20/5

30/8

50/10

80/15

6300~10000

6/2

12/4

25/6

40/10

60/12

100/20





主参数/mm

公差等级

7

8

9

10

11

12

直线度、平面度公差值T/总不确定度允许值Uo

10

5/0.8

8/12

12/1.5

20/2.5

30/3

60/6

10~16

6/1

10/1.5

15/2

25/3

40/4

80/8

16~25

8/1.2

12/2

20/2.5

30/4

50/5

100/10

25~40

10/1.5

15/2.5

25/3

40/5

60/6

120/12

40~63

12/2

20/3

30/4

50/6

80/8

150/15

63~100

15/2.5

25/4

40/5

60/8

100/10

200/20

100~160

20/3

30/5

50/6

80/8

120/12

250/25

160~250

25/4

40/6

60/8

100/12

150/15

300/30

250~400

30/5

50/8

80/12

120/18

200/25

400/40

400~630

40/6

60/10

100/15

150/25

250/30

500/50

630~1000

50/8

80/12

120/20

200/30

300/40

600/60

1000~1600

60/10

100/15

150/25

250/40

400/60

600/80

1600~2500

80/12

120/20

200/30

300/50

500/80

1000/100

2500~4000

100/15

150/25

250/40

400/60

600/80

1200/120

4000~6300

120/20

200/30

300/40

500/60

800/100

1500/150

6300~10000

150/25

250/40

400/50

600/80

1000/120

2000/200
