大理石平板由各测量截面测得的读数ai,可以直接在坐标纸上作图，求出平面度误差原始数据。

方法步骤如下：

一、根据读数ai在坐标纸上做出大理石平板各个测量截面测点的误差折线图，实际工作中，只需要标出各点位置，不需要连成折线。

二、由于理想平面A0通过一条对角线且平行于另一条对角线，因此可以找出大理石平板各个截面首尾两点与A0平面的关系，画出代表A0平面的位置，即可以求得截面各点到A0平面的距离。

例如用水平仪测得大理石平板一平面各截面读数如图36所示。

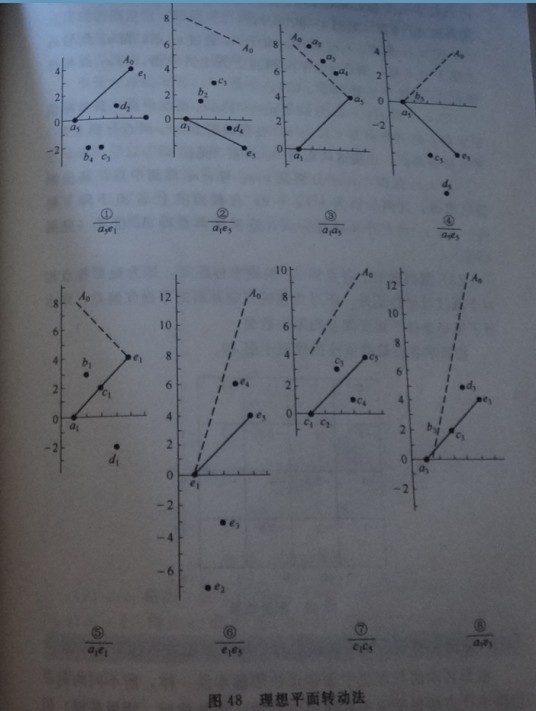

1.根据读数ai在坐标纸上作出大理石平板各截面误差折线，如图48所示。



2.在坐标图上确定A0位置。

（1） a5e1截面：A0通过a5e1，所以A0与a5e1连线重合，如图48（1）所示。

（2） a1e5截面：A0平行a5e1,且a5e1截面上的中点c3与a1e5截面上的c3为同一点，所以根据a5e1与a1e5中点c3对各自截面直线度误差的代数差即可确定A0位置。本例a1e5截面相对于理想平面A0为-4-4（+4）=-8,则a1e5截面a1、e5两点低于A08格，在图上a1e5两点上方上升8格，这样就确定了A0位置，见图48（2）.

（3） a1a5截面、a5e5截面：由于A0通过a5点，而a1点与e5点低于A08格，则在a1与e5两点上方上升8格，与a5点相连得到A0位置见图48（3、4）.（4）a1a1截面、e1e5截面：由于A0通过e1点，而a1点与e5点低于A08格，则在a1与e5两点上方上升8格，与e1点相连得到A0位置见图48（5、6）
（5）c1c5截面：c1c5分别是a1e1与a5e5截面中点，其坐标值已求得，此例分别为-4，-6；在截面图上c1c5两点分别上升4格和6格得两点，连接这两点的A0位置见图48（7）。
（6）a3e3截面：a3e3分别是a1a5与e1e5截面中点，其坐标值已求得，此例分别为+1，-9；在截面图上a3点下降1格得一点，a3点上升9格得一点，连接这两点的A0位置见图48（8）。

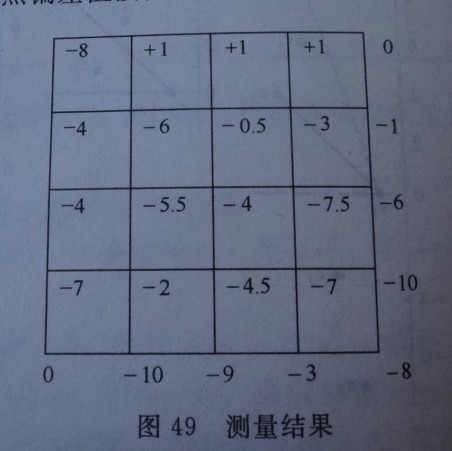

3.量出截面上各点到A0的纵坐标距离，即为截面各点相对于通过且平行于另一条对角线的评定基面的平面度偏差，即求得最小条件平面度误差的原始数据，将所求各点偏差值按位置列于图49.
