用自准直仪检定铸铁平板平面度时，自准直仪的放置应该稳固可靠。放置方法有如下两种：

一、是安置在铸铁平板之外的专用支架或台子上；如果采用不可调的专用支架，难以使镁铝检测桥板表面与支架表面等高，采用可调式支架调整也相当费时费事，因为支架与被测铸铁平板不为同一个基准面。

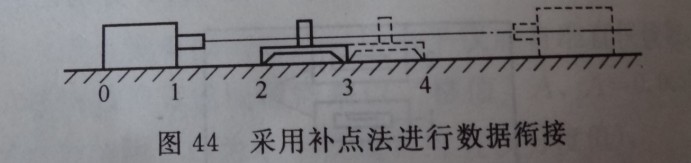

二、是安置在铸铁平板工作面上。由于以从仪器发出的平行光为测量基准，若果安装不妥当，将产生比较大的测量误差。使用此种方法则可以实现基面统一，并且调整方便，找像容易。但自准直仪占据了铸铁平板的一定位置，不能测得铸铁平板全长数据。采用补点法进行数据衔接，可实现全长测量。测量方法如图44所示。



将自准直仪放在0-1位置，从2-3段开始测量，依次向右逐段测完。然后把仪器调转180度，从3点开始向左测量3-2、2-1和1-0三段，由于两次测量的基准不同，需要将两次测量的读数用某一基准统一起来，如以2-3段为基准，通过平移将向右和向左测量的数据分别各加或减一值，将2、3点读数变为0，即可得到衔接的各点数据，然后将数据进行累积，进行基面旋转，即可求得截面全长数据。测量实例如下：

                                                                 测量实例                                          /um

序号	测点读数	0	1	2	3	4	5	6	7	8	9	10
1	向右测量读数ai右			（7）	7	10	9	12	6	7	8	4
2	同减7			（0）	0	3	2	5	-1	0	1	-3
3	向左测量读数ai左	7	3	5	（5）
4	同减5	2	-2	0	（0）
5	统一后数据	2	-2	0	0	3	2	5	-1	0	1	-3
6	累积	2	0	0	0	3	5	10	9	9	10	7
7	旋转量	+3	+2	+1	0	-1	-2	-3	-4	-5	-6	-7
8	旋转后值	5	2	1	0	2	3	7	5	4	4	0
9	直线度误差值	f=7-0-7
