平板平面度公差计算式有几种

来源:泊头浩业工量具 发布时间:2012/8/6 14:21:24
平板平面度是影响平板准确度的主要精度指标。平面度公差T计算式通常有两种,一种是以d为变量的函数式,另一种是以长边a为变量的函数式。平板检定规程采用了以对角线d为变量的函数式T=K(1+d/1000),系数K对00、0、1、2、3级分别为2、4、8、16、40,从而取代了旧的规程(JJG117-78)以长边a为变量的函数式T=K(1+a、1000),系数K对00、0、1、2、3级分别为2.5、5、10、20、50。由于对角线较长边更能反映平板工作面面积,用对角线为变量确定的平板准确度更科学合理。新旧规程相比,平板准确度提高了1 ~2um,这个精度大致对应于GB1184规定的平面度公差的2、3、5、7、9共5各等级。

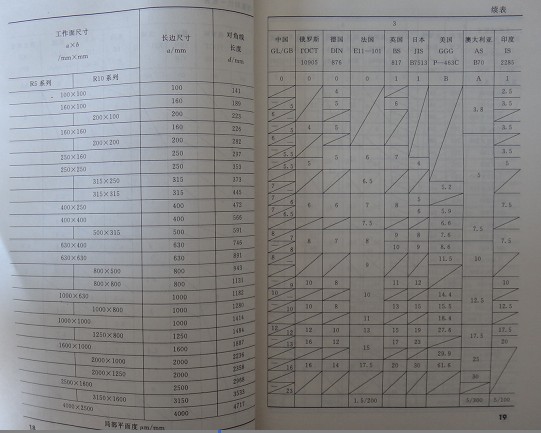

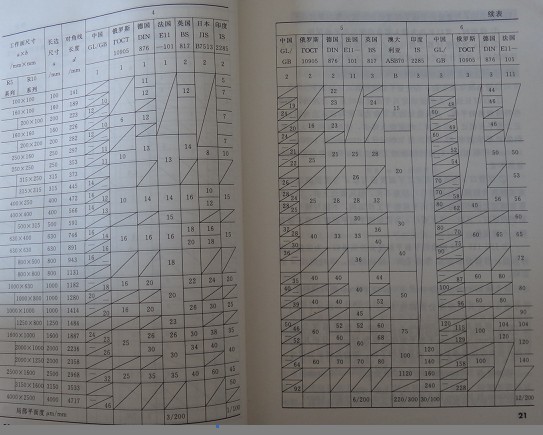

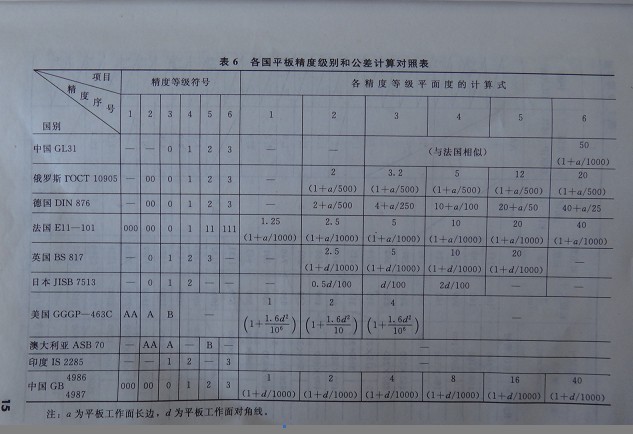

国际上关于平板工作面平面度公差计算公式的形式,以长边a或对角线d为变量的均有(见表6),由公式 计算得到的平面度公差见表7。
从表7可看出,我国标准规定的平板工作面平面度公差除00级和0级略低于德国同样级别的指标,3级低于各国同样等级的指标外,其余均高于或相当于各国最高指标。000级只有美国和法国标准中有,我国规定的000级指标和法国的指标相当。
